Présentation

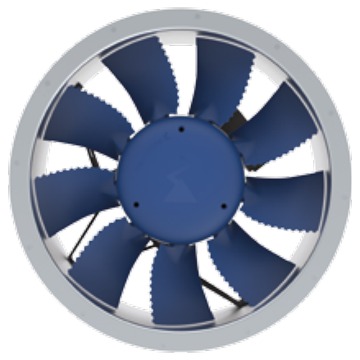

• Le ventilateur Ziehl-Abegg MAXventowlet DN14V est conçu pour le refroidissement d'air forcé de transformateurs et d'équipements électriques de forte puissance
• Équipé d'une technologie moteur à courant alternatif triphasé, il fonctionne en 50 Hz ou 60 Hz selon la tension d'alimentation disponible sur l'installation
• Ce modèle permet d'assurer une circulation d'air importante grâce à un diamètre de roue atteignant 1400 mm suivant la version sélectionnée
• Sa conception robuste avec un degré de protection IP55 garantit un fonctionnement fiable dans des environnements industriels soumis à la poussière et aux projections d'eau
• Le système MAXventowlet DN14V offre différentes combinaisons d'angles de pales, de tailles de moteur et de nombres de pales pour adapter précisément le refroidissement au transformateur
Applications
• Ventilation de refroidissement d'air pour transformateurs de puissance en poste intérieur ou extérieur
• Refroidissement forcé d'équipements électriques industriels nécessitant un débit d'air élevé et continu
• Circulation d'air sur radiateurs ou échangeurs thermiques montés sur transformateurs à huile
Avantages
• Large plage d'angles de pales de 11° à 29° pour ajuster le débit d'air et la pression selon le besoin de refroidissement
• Compatibilité avec des moteurs de taille 132 à 250 permettant d'optimiser la puissance absorbée et les performances aérodynamiques
• Degré de protection IP55 assurant une protection renforcée contre la poussière et les jets d'eau en environnement industriel
• Fonctionnement fiable dans une plage de température ambiante de -20 °C à 50 °C pour une grande variété de sites d'installation
Conception
• Technologie moteur à courant alternatif triphasé avec tension nominale 3~400 V en 50 Hz et 3~460 V en 60 Hz
• Rotor muni de 3, 6 ou 9 pales selon la configuration pour adapter le fonctionnement aéraulique
• Carter et roue dimensionnés pour un diamètre nominal de 1400 mm assurant un haut débit d'air
• Ensemble mécano-soudé avec perçages de fixation multiples permettant une intégration aisée sur les radiateurs de transformateur
Caractéristiques techniques
• Tension nominale 50 Hz : 3~400 V
• Fréquence nominale 50 Hz : 50 Hz
• Tension nominale 60 Hz : 3~460 V
• Fréquence nominale 60 Hz : 60 Hz
• Température ambiante minimale : -20 °C
• Température ambiante maximale : 50 °C
• Degré de protection : IP55
• Diamètre nominal de la roue : 1400 mm
• Angle de pale minimal : 11 °
• Angle de pale maximal : 29 °
• Nombre de pales disponible : 3 unités
• Nombre de pales maximal : 9 unités
• Longueur L version DN14_-8_S : 750 mm
• Longueur L1 version DN14_-8_S : 989 mm
• Diamètre extérieur D version DN14_-8_S : 1400 mm
• Diamètre D1 version DN14_-8_S : 1721 mm
• Diamètre D2 version DN14_-8_S : 1500 mm
• Diamètre D5 version DN14_-8_S : 1470 mm
• Nombre de trous fixation D6 version DN14_-8_S : 20 unités
• Diamètre trous D6 version DN14_-8_S : 15 mm
• Diamètre cercle de perçage D7 version DN14_-8_S : 1680 mm
• Nombre de trous fixation D8 version DN14_-8_S : 20 unités
• Diamètre trous D8 version DN14_-8_S : 19 mm
• Angle de perçage W version DN14_-8_S : 7,5 °
• Nombre d'intervalles W1 version DN14_-8_S : 24 unités
• Angle W1 version DN14_-8_S : 15 °
• Angle W2 version DN14_-8_S : 9 °
• Nombre d'intervalles W3 version DN14_-8_S : 20 unités
• Angle W3 version DN14_-8_S : 18 °
