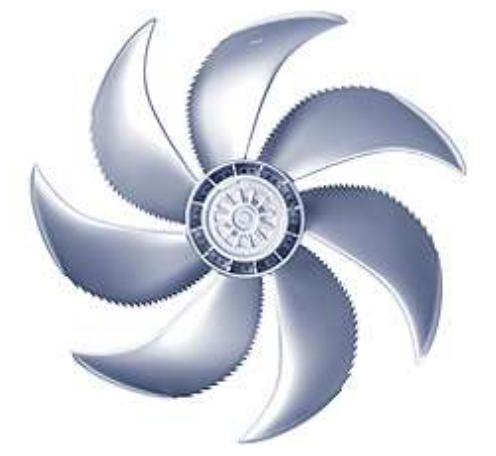

Présentation
• Le ventilateur axial à moteur asynchrone Ziehl-Abegg FN091-ADQ.6N.V7P2 est conçu pour la ventilation d'air dans les installations de traitement d'air et de désenfumage
• Équipé d'un moteur asynchrone triphasé à deux vitesses, il permet une adaptation précise du débit d'air aux besoins de l'installation
• Ce modèle intègre une roue à pales profilées en forme de faucille en alliage d'aluminium pour optimiser le rendement aéraulique
• Sa conception est prévue pour un fonctionnement en bouche calibrée sans grille de protection côté soufflage, conformément à la norme ISO 5801
• Le système est conçu pour fonctionner en continu sur une plage de températures ambiantes allant de -40°C à 70°C avec une protection moteur par relais thermique
Applications
• Ventilation d'extraction et de soufflage dans les installations de traitement d'air tertiaires et industrielles
• Refroidissement d'équipements et de locaux techniques nécessitant un débit d'air élevé
• Ventilation générale de bâtiments de grande surface avec réseaux aérauliques circulaires ou rectangulaires
Avantages
• Rendement aéraulique optimisé grâce aux pales profilées de type bionique en alliage d'aluminium
• Large plage de températures de service de -40°C à 70°C pour des applications en environnement sévère
• Possibilité de contrôle intégral de la vitesse pour ajuster le débit d'air et la consommation électrique
• Niveau de puissance acoustique maîtrisé côté aspiration et côté refoulement pour une intégration en locaux occupés
Conception
• Roue en aluminium moulé sous pression avec pales en forme de faucille optimisées pour une bouche à bord roulé
• Moteur asynchrone triphasé classe thermique 155 avec protection thermique par relais thermostat
• Indice de protection du moteur IP54 adapté aux environnements poussiéreux non explosifs
• Traitement de surface en peinture RAL 9005 noir profond pour la roue, la platine murale et la suspension
Caractéristiques techniques
• Diamètre nominal de la roue : 910 mm
• Plage de diamètres de la gamme FE2owlet : 310 à 800 mm
• Tension d'alimentation principale : 400 V
• Fréquence de fonctionnement : 50 Hz
• Débit d'air au point de fonctionnement : 13238 m3/h
• Pression statique au point de fonctionnement : 31 Pa
• Pression totale au point de fonctionnement : 50 Pa
• Puissance électrique absorbée P1 : 497 W
• Rendement statique du ventilateur : 23,0 %
• Rendement total du ventilateur : 36,9 %
• Indice d'efficacité du ventilateur FEI : 2,14
• Classes de consommation spécifique de puissance SFP : 1 à 135 Ws/m3
• Température ambiante de fonctionnement : 70 °C
• Vitesse de rotation du ventilateur : 538 1/min
• Dimensions hors tout L x l x h : 1070 x 1070 x 307 mm
• Poids du ventilateur : 50,7 kg
• Niveau de puissance acoustique côté aspiration pondéré A : 65 dB
• Niveau de puissance acoustique côté refoulement pondéré A : 66 dB
