Présentation

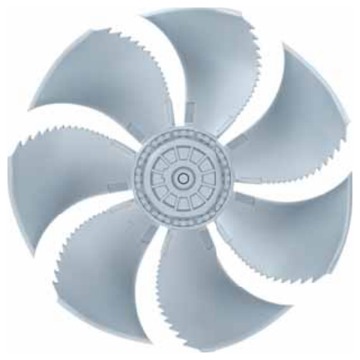

• Le ventilateur Ziehl-Abegg FE2owlet FN050-AD est conçu pour le refroidissement par air d'huile de transformateur et les applications de ventilation industrielle exigeantes
• Équipé d'un moteur à courant alternatif triphasé 8-8 pôles, il offre un fonctionnement fiable sur des réseaux 400 V et 460 V à 50 Hz ou 60 Hz
• Ce modèle assure un débit d'air élevé avec une consommation énergétique maîtrisée grâce à une conception optimisée des pales et du moteur
• Sa conception avec boîte à bornes, protection thermique intégrée et indice de protection IP54 garantit une utilisation sécurisée en environnement industriel
• Le système de pales et de rotor en aluminium avec peinture bi-couche RAL 9006 assure une excellente résistance à la corrosion et une longue durée de vie
Applications
• Refroidissement d'huile de transformateur par circulation forcée d'air
• Ventilation d'extraction et de soufflage dans les installations industrielles
• Refroidissement d'équipements électriques et de machines dans les locaux techniques
• Ventilation de systèmes de transformation d'énergie nécessitant un débit d'air contrôlé
• Intégration dans des systèmes de refroidissement d'air dédiés aux transformateurs immergés dans l'huile
Avantages
• Fonctionnement sur large plage de tensions et de fréquences pour une adaptation aisée aux réseaux internationaux
• Plage étendue de températures ambiantes admissibles de -40 °C à 70 °C pour un service en conditions sévères
• Nombre de pales optimisé et profil aéraulique permettant un débit d'air élevé avec un niveau sonore maîtrisé
• Boîte à bornes et protection thermique intégrée simplifiant le raccordement électrique et la sécurité de fonctionnement
• Construction robuste en aluminium peint assurant une bonne résistance mécanique et à la corrosion
Conception
• Moteur asynchrone triphasé 8-8 pôles alimenté en 3~400 V ou 3~460 V
• Indice de protection du moteur IP54 adapté aux environnements industriels poussiéreux
• Classe thermique THCL155 permettant une tenue en température élevée des enroulements
• Sept pales en aluminium avec peinture bi-couche RAL 9006 pour une meilleure protection de surface
• Rotor en aluminium peint RAL 9006 conçu pour une bonne tenue mécanique et une bonne durée de vie
Caractéristiques techniques
• Tension nominale : 400 V triphasé
• Tension nominale alternative : 460 V triphasé
• Fréquence nominale : 50 Hz
• Fréquence nominale alternative : 60 Hz
• Puissance d'entrée nominale : 130 W
• Puissance d'entrée max : 190 W
• Courant nominal : 0.29 A
• Courant nominal alternatif : 0.33 A
• Vitesse nominale : 670 min-1
• Vitesse nominale alternative : 760 min-1
• Débit d'air à 0 Pa : 1.23 m3/s
• Débit d'air alternatif à 0 Pa : 1.44 m3/s
• Nombre de pales : 7 unités
• Température ambiante min : -40 °C
• Température ambiante max : 70 °C
• Niveau de puissance acoustique côté aspiration : 64 dB(A)
• Poids avec grille côté aspiration : 16.8 kg
• Poids avec grille double face : 18.2 kg
• Indice de protection : IP54
