Présentation

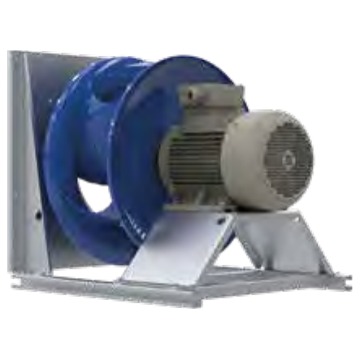

• Le ventilateur Ziehl-Abegg ZAbluefin ER63I est conçu pour la ventilation d'air avec un haut rendement énergétique dans les installations de traitement d'air modernes
• Équipé d'une roue centrifuge à aubes profilées en tôle brillante thermolaquée, il assure un fonctionnement performant et durable
• Ce modèle intègre une buse d'entrée avec dispositif de mesure permettant le contrôle précis du débit d'air
• Sa motorisation asynchrone ZAmotpremium de classe de rendement IE3 garantit une faible consommation électrique et une grande fiabilité
• Le système est prévu pour un montage en position horizontale et une utilisation dans des environnements industriels exigeants
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air des bâtiments tertiaires
• Renouvellement d'air dans les installations industrielles nécessitant un contrôle précis du débit d'air
• Intégration dans des caissons de ventilation ou des unités de toit pour la climatisation
• Applications de ventilation dans les process nécessitant une mesure et un équilibrage du flux d'air
• Systèmes de ventilation d'air pour locaux techniques et salles de machines
Avantages
• Haut rendement énergétique grâce à la combinaison de la roue ZAbluefin et du moteur ZAmotpremium IE3
• Réduction des coûts d'exploitation par une efficacité optimale et une consommation d'énergie maîtrisée
• Contrôle facilité du fonctionnement grâce à la buse équipée d'un dispositif de mesure de débit d'air
• Large plage de puissances disponibles de 1,50 kW à 15,00 kW pour adapter le ventilateur aux besoins du projet
• Construction robuste avec indice de protection IP55 et classe thermique THCL155 pour une longue durée de vie
Conception
• Roue centrifuge à haut rendement en tôle brillante thermolaquée, résistance classe 1 RAL 5002 bleu outremer
• Buse d'entrée intégrée avec dispositif de mesure pour la mesure du débit d'air
• Moteur asynchrone triphasé ZAmotpremium IE3 avec protection par résistance PTC
• Indice de protection moteur IP55 et classe thermique THCL155 pour un service intensif
• Fonctionnement garanti de -20 °C à 40 °C de température de fluide à la vitesse nominale
Caractéristiques techniques
• Plage de puissance nominale : 1,50 à 15,00 kW
• Tension nominale : 3 x 400 V
• Fréquence nominale : 50 Hz
• Rendement moteur max : 92,1 %
• Courant nominal max : 28,50 A
• Vitesse nominale : 970 à 1475 tr/min
• Vitesse max : 1040 à 2060 tr/min
• Fréquence max : 54 à 70 Hz
• Température de fluide admissible min : -20 °C
• Température de fluide admissible max : 40 °C
• Indice de protection : IP55
• Classe thermique : THCL155
• Coefficient de buse standard k : 420
• Coefficient de buse avec grille de protection k : 400
• Coefficient de buse avec grille directrice d'entrée k : 412
