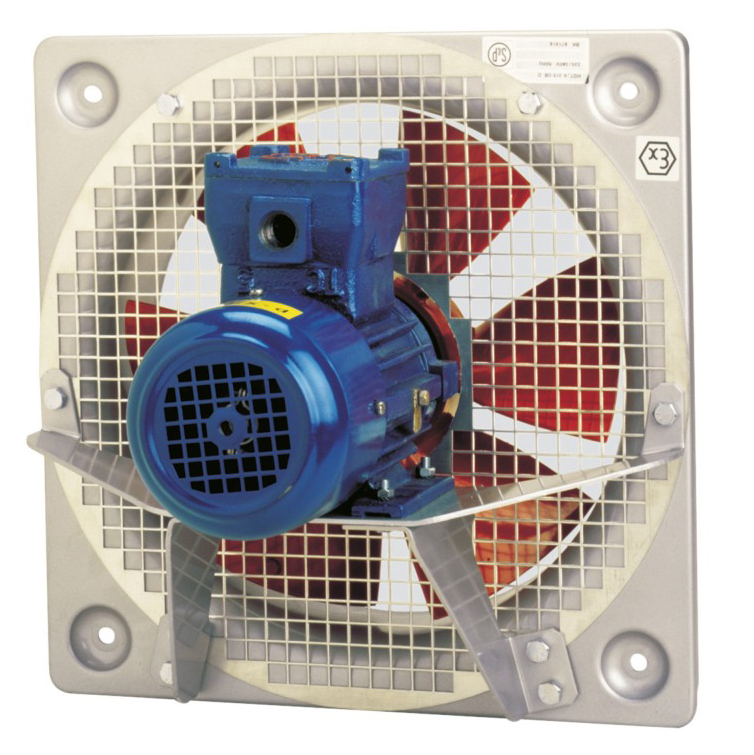

Ventilateur axial ATEX pour montage en paroi
Vim HDT ATEX

Présentation
• Le ventilateur axial Vim HDT ATEX est conçu pour le pompage d'air et l'extraction en atmosphères explosibles, avec un débit jusqu'à 14 000 m3/h selon le diamètre et la vitesse de rotation
• Équipée de moteurs triphasés 4, 6 ou 8 pôles certifiés Exd ou Ext, l'unité ventilateur assure un contrôle fiable du flux d'air dans les zones classées ATEX gaz et poussières
• Ce modèle répond aux exigences des zones 1 et 2 gaz ainsi que de la zone 22 poussières, offrant un système d aspiration et de refoulement sécurisé pour les locaux industriels
• Sa conception en montage mural ou en paroi facilite l intégration dans les réseaux de ventilation existants tout en optimisant les performances aérauliques
• Les composants certifiés et la construction soignée garantissent une excellente étanchéité mécanique, une pression acoustique maîtrisée et une hydraulique d'air performante pour une ventilation continue

Applications
• Ventilation et extraction d'air en zones ATEX gaz (zones 1 et 2) dans l'industrie chimique et pétrochimique
• Renouvellement d'air dans locaux avec présence de poussières combustibles en zone 22
• Reprise et refoulement d'air dans ateliers, salles techniques et locaux de production à risque d explosion
• Évacuation de vapeurs, brouillards ou atmosphères potentiellement explosives avec contrôle du débit et de la pression
• Montage en paroi pour réseaux de ventilation nécessitant débit d'air élevé jusqu'à 14 000 m3/h

Avantages
• Sécurité renforcée grâce à la conformité ATEX pour gaz et poussières en zones 1, 2 et 22
• Réduction des risques d explosion par utilisation de moteurs Exd anti-déflagrants ou Ext à enveloppe de protection adaptée
• Installation simplifiée avec montage direct en paroi, limitant la longueur de gaines et les pertes de charge
• Fiabilité accrue grâce à des moteurs triphasés adaptés aux vitesses 4, 6 ou 8 pôles et à une conception robuste
• Maintenance facilitée par une accessibilité directe au ventilateur axial et au moteur, optimisant les temps d arrêt

Conception
• Structure murale pour montage en paroi permettant un flux d'air axial optimisé
• Moteurs triphasés 230/400 V 4, 6 ou 8 pôles pour adapter vitesse et débit à l application
• Ensemble ventilateur équipé de versions Exd anti-déflagrantes ou Ext à enveloppe protectrice suivant le niveau de risque
• Géométrie de l hélice étudiée pour obtenir un débit élevé avec pression sonore maîtrisée
• Construction dimensionnée pour des débits maxi de 2100 à 13 700 m3/h selon le diamètre et la vitesse

Caractéristiques techniques
• Puissance : 0,12-1,1 kW suivant diamètre et nombre de pôles
• Vitesse : 670-1390 tr/min suivant versions 4, 6 ou 8 pôles
• Alimentation : triphasé 230 V 400 V
• Pression acoustique : 52-73 dB(A) mesurée en champ libre à 1,5 m
• Certification ATEX : zones 1 et 2 gaz, zone 22 poussières
• Catégorie gaz : IIB+H2T4 selon tableau des versions
• Catégorie poussières : IIICT125 indiquée pour toutes les configurations
• Étanchéité : conception moteur et enveloppe adaptées aux atmosphères explosibles
• Matériaux : construction robuste avec hélice et châssis métalliques pour usage industriel
• Installation : montage direct en paroi pour ventilation axiale
• Utilisation : extraction et refoulement d'air en environnements industriels à risque
• Débit max : 13 700 m3/h
