Caisson d'extraction ou d'insufflation standard ou isolé
Vim KSTD

Présentation

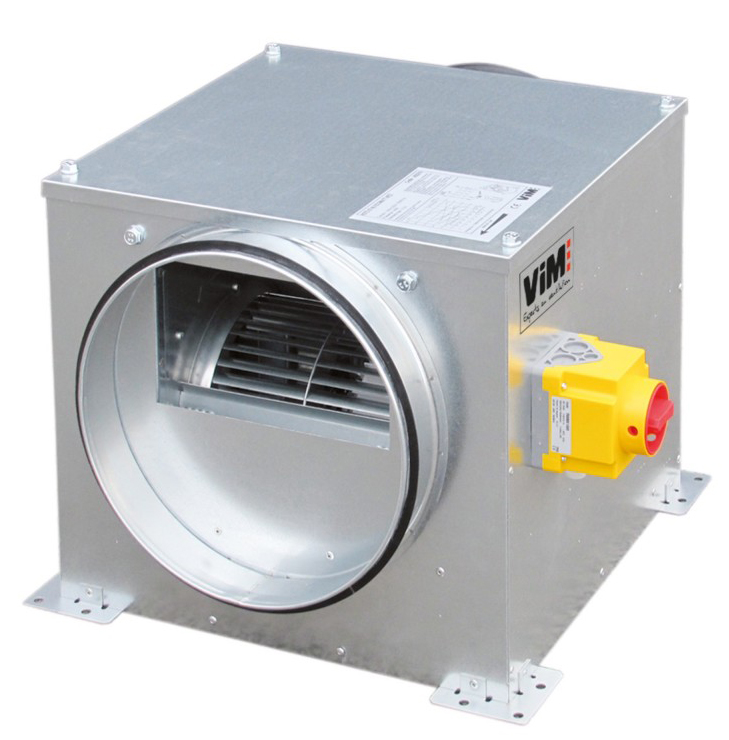

• Le caisson de ventilation Vim KSTD est destiné à l'extraction ou à l insufflation d'air dans les installations de traitement d'air en tertiaire
• Équipée de versions nues ou isolées avec mousse de polyéthylène 10 mm ou laine de roche 50 mm, la gamme couvre des débits de 400-9500 m3/h et des pressions de 50-400 Pa
• Ce modèle intègre un ventilateur double ouïe avec moteur monophasé ou triphasé et permet un pompage aéraulique performant en aspiration et refoulement d'air contrôlé
• Sa conception autorise un montage horizontal ou vertical, en faux plafond, combles ou terrasse, avec caisson en tôle d'acier galvanisé et raccordements circulaires à joints étanches
• Le système bénéficie d options de contrôle avancé comme l interrupteur de proximité INTZ, le dépressostat BDEZ et le Pack PR à pression régulée pour une gestion précise du débit et de la pression

Applications

• Ventilation de locaux tertiaires nécessitant extraction ou introduction d'air contrôlée
• Installation en faux plafond, dans les combles ou en terrasse pour systèmes de traitement d'air centralisés
• Utilisation en insufflation d'air neuf ou en extraction d'air vicié dans les réseaux de ventilation
• Intégration dans des installations avec modulation des débits type AJUST AIR pour contrôle précis des débits aérauliques
• Mise en oeuvre dans des réseaux circulaires équipés de piquages à joints pour assurer étanchéité et pression stables

Avantages

• Réduction de niveau sonore grâce aux versions isolées IS et DB avec isolation acoustique renforcée
• Maintenance simplifiée avec accès direct au filtre par le couvercle du caisson
• Construction robuste en tôle d'acier galvanisé assurant durabilité et tenue mécanique dans le temps
• Compatibilité étendue avec variateurs de tension VARZ, VAPZ et Pack PR pour régulation fine du débit et de la pression
• Fiabilité accrue grâce aux moteurs asynchrones classe F avec protection thermique à réarmement manuel intégrée

Conception

• Caisson en tôle d'acier galvanisé équipé de 4 pattes de fixation pour suspension ou pose
• Piquages circulaires avec joints type Veloduct assurant étanchéité du réseau aéraulique
• Ventilateur double ouïe avec moteur intégré disponible en versions monophasées 230 V ou triphasées 400 V
• Isolation acoustique et thermique en mousse de polyéthylène 10 mm pour la version IS sur 6 faces
• Isolation renforcée en laine de roche 50 mm densité 70 kg/m3 avec voile haute vitesse et classement feu M0 pour la version DB
• Interrupteur de proximité cadenassable INTZ avec renvoi de position monté et câblé en usine
• Dépressostat BDEZ monté et à raccorder aérauliquement sur chantier pour contrôle de pression différentiel
• Pack PR intégrant variateur de tension et capteur de pression pour fonctionnement à pression constante sur ventilateurs monophasés

Caractéristiques techniques

• Type : Caisson d'extraction ou d'insufflation standard ou isolé
• Débit : 400-9500 m3/h selon taille et configuration
• Pression : 50-400 Pa selon point de fonctionnement
• Puissance : 0,18-2,2 kW selon modèle de moteur
• Alimentation : 230 V monophasé ou 400 V triphasé 50 Hz
• Moteur : Asynchrone classe F avec protection thermique à réarmement manuel
• Vitesse de rotation : 900-1450 tr/min selon taille et polarité
• Isolation : Version NU sans isolation, version IS 10 mm, version DB 50 mm
• Matériaux : Caisson en acier galvanisé, isolants mousse de polyéthylène ou laine de roche
• Raccordements : Piquages circulaires à joints pour réseaux aérauliques
• Montage : Horizontal ou vertical, en faux plafond, combles ou terrasse
• Accessoires : Interrupteur INTZ, dépressostat BDEZ, variateurs VARZ et VAPZ, Pack PR
• Étanchéité : Assurée par joints sur piquages circulaires
• Débit max : 9500 m3/h
