Présentation

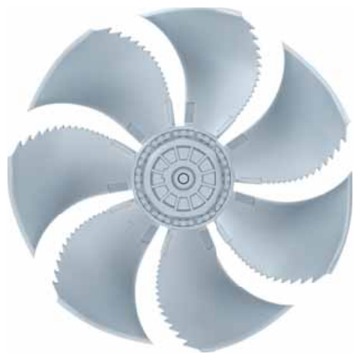

• Le ventilateur Ziehl-Abegg FE2owlet FN050-SD est conçu pour le refroidissement d'huile de transformateurs de puissance
• Équipé d'un moteur asynchrone triphasé à technologie courant alternatif, il assure un fonctionnement fiable en service continu
• Ce modèle fonctionne sur des tensions triphasées 3x400 V ou 3x460 V avec couplage triangle ou étoile
• Sa conception aéraulique optimisée permet un débit d'air important à pression nulle avec un niveau sonore maîtrisé côté aspiration
• Le système est protégé par un degré de protection IP54 et une classe thermique THCL155 pour une longévité accrue
Applications
• Refroidissement d'huile de transformateurs de puissance en poste électrique
• Ventilation de systèmes de transformateurs immergés dans l'huile en environnement industriel
• Refroidissement d'équipements électriques nécessitant un flux d'air dirigé sur des échangeurs
• Ventilation forcée de radiateurs de transformateurs dans les postes de transformation extérieurs
• Refroidissement d'installations de distribution haute tension avec fonctionnement en service continu
Avantages
• Fonctionnement possible entre -40 °C et 70 °C pour une grande plage de température ambiante
• Rendement conforme aux exigences de la directive ErP 2015 avec une efficacité de pointe de 30,1 %
• Niveau de puissance acoustique côté aspiration limité à 70 dB(A) pour réduire les nuisances sonores en exploitation
• Moteur protégé par contact thermique intégré pour une sécurité renforcée en cas de surcharge
• Construction robuste en aluminium avec peinture double couche RAL 9006 pour une excellente tenue à la corrosion
Conception
• Moteur asynchrone triphasé courant alternatif pour alimentation 50 Hz et 60 Hz
• Roue à 7 pales en aluminium profilées type FE2owlet pour un haut rendement aéraulique
• Boîte à bornes intégrée pour le raccordement électrique direct en couplage triangle ou étoile
• Grille de protection côté aspiration ou deux côtés selon la version de construction L sélectionnée
• Rotor en aluminium peint double couche assorti aux pales pour une rigidité mécanique élevée
Caractéristiques techniques
• Tension nominale : 400 V triphasé
• Tension nominale alternative : 460 V triphasé
• Fréquence nominale : 50 Hz
• Fréquence nominale alternative : 60 Hz
• Puissance entrée nominale : 280 W
• Puissance entrée alternative : 440 W
• Intensité nominale : 0,68 A
• Vitesse nominale : 890 min-1
• Vitesse à pression de sortie 0 Pa : 1070 min-1
• Débit d'air à pression de sortie 0 Pa : 1,94 m3/s
• Courant de démarrage max : 1,50 A
• Classe thermique : 155 °C
• Température ambiante min : -40 °C
• Température ambiante max : 70 °C
• Degré de protection : IP54
• Nombre de pales : 7
• Poids version grille aspiration : 18,50 kg
• Poids version grille deux côtés : 19,90 kg
• Efficacité de pointe : 30,1 %
• Puissance acoustique côté aspiration : 70 dB(A)
