Présentation

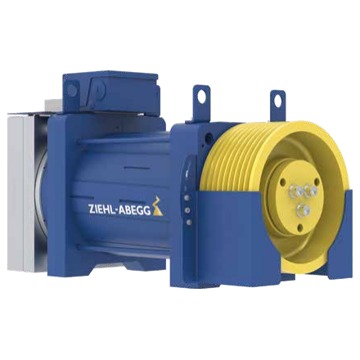

• La machine d'ascenseur gearless Ziehl-Abegg ZAtop SM210 est conçue pour l'entraînement des ascenseurs selon la directive Ascenseurs 2014/33/UE
• Elle intègre un moteur synchrone à aimants permanents en néodyme-fer-bore pour une transmission de puissance efficace et silencieuse
• Ce modèle offre une largeur structurelle limitée à 340 mm, ce qui permet une installation dans des gaines d'ascenseur très étroites
• Sa conception garantit des émissions sonores inférieures à 50 dB(A), adaptées aux bâtiments résidentiels et tertiaires exigeants
• L'isolation de classe F avec surveillance de température assure une grande fiabilité et une protection renforcée du moteur
Applications
• Entraînement d'ascenseurs passagers dans les bâtiments résidentiels
• Modernisation d'élévateurs existants avec remplacement par une machine gearless compacte
• Ascenseurs pour bâtiments tertiaires et hôtels nécessitant un faible niveau sonore
• Applications d'ascenseurs avec gaines étroites grâce à une faible largeur structurelle
• Équipements de levage verticaux conformes à la directive Ascenseurs 2014/33/UE
Avantages
• Fonctionnement sans engrenage réduisant l'usure mécanique et les opérations de maintenance
• Niveau sonore inférieur à 50 dB(A) pour un confort acoustique élevé dans la cabine et les locaux techniques
• Large plage de couple nominal de 800 à 1000 Nm permettant de couvrir de nombreuses charges utiles
• Structure compacte avec largeur 340 mm autorisant l'installation dans des gaines d'ascenseur restreintes
• Conformité de la machine et du système de freinage aux exigences de sécurité de la directive Ascenseurs 2014/33/UE
Conception
• Moteur synchrone à aimants permanents NdFeB avec haut rendement énergétique
• Système de freinage certifié avec circuits de frein séparés pour plus de sécurité
• Capteur absolu de position de type EnDat en standard, avec options BISS-C, SSI, SinCos ou TTL
• Surveillance de température par thermistance PTC avec option capteur PT100 pour un contrôle précis
• Refroidissement par surface avec possibilité de ventilation forcée pour les sollicitations plus élevées
Caractéristiques techniques
• Couple nominal SM210.60B-20 : 800 à 850 Nm
• Couple nominal SM210.70B-20 : 950 à 1000 Nm
• Charge axiale max : 4500 kg
• Vitesse nominale : 60 à 258 tr/min
• Puissance de sortie nominale SM210.60B-20 : 5.3 à 21.6 kW
• Puissance de sortie nominale SM210.70B-20 : 6.3 à 25.7 kW
• Longueur L1 SM210.60B-20 : 806 mm
• Longueur L1 SM210.70B-20 : 856 mm
• Longueur L6 SM210.60B-20 : 720 mm
• Longueur L6 SM210.70B-20 : 770 mm
• Largeur structurelle LB : 340 mm
• Diamètre poulie de traction D1 : 240 à 543 mm
• Longueur L3 : 150 à 520 mm
• Poids SM210.60B-20 : 420 à 480 kg
• Poids SM210.70B-20 : 445 à 490 kg
• Charge utile exemple 1:1 : 480 à 1000 kg
• Vitesse exemple 1:1 : 1.00 à 1.60 m/s
• Puissance moteur exemple 1:1 : 5.3 à 10.1 kW
• Courant nominal exemple 1:1 : 16.5 à 28.0 A
• Charge utile exemple 2:1 : 1250 à 2650 kg
• Puissance moteur exemple 2:1 : 10.1 à 16.3 kW
• Courant nominal exemple 2:1 : 28.0 à 42.0 A
• Charge utile exemple 4:1 : 2500 à 3000 kg
• Puissance moteur exemple 4:1 : 20.1 à 21.6 kW
• Courant nominal exemple 4:1 : 51.0 à 54.0 A
