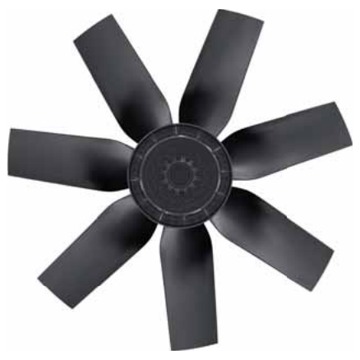

Présentation
• Le ventilateur Ziehl-Abegg FC071-VD est conçu pour les applications de ventilation dans le domaine ferroviaire avec moteur asynchrone triphasé
• Il fonctionne sur un réseau triphasé 3 x 400 V à fréquence nominale de 50 Hz pour assurer une circulation d'air fiable
• Ce modèle offre plusieurs points de fonctionnement avec vitesses et puissances adaptées aux besoins de refroidissement et d'extraction d'air
• Sa conception robuste avec rotor et pales en aluminium à double peinture noire assure une bonne résistance aux conditions sévères
• Le système intègre une protection thermique du moteur et un degré de protection IP54 pour un service continu sécurisé
Applications
• Ventilation et refroidissement dans les équipements de traction ferroviaire
• Extraction d'air et apport d'air neuf dans les compartiments techniques de trains
• Refroidissement d'armoires électriques et de composants électroniques sur matériels roulants
• Ventilation de conduits et gaines d'air dans les véhicules ferroviaires
• Applications de ventilation industrielle similaires nécessitant un ventilateur robuste et triphasé
Avantages
• Adapté au secteur ferroviaire grâce à une conception spécifique et robuste
• Large plage de températures d'utilisation de -40 °C à 65 °C pour un fonctionnement en environnements contraignants
• Différents points de fonctionnement disponibles permettant d'ajuster débit d'air et niveau sonore
• Protection thermique intégrée du moteur assurant une sécurité accrue en fonctionnement continu
• Nombre de pales optimisé pour combiner performances aérauliques et niveau acoustique réduit
Conception
• Moteur asynchrone à courant alternatif triphasé pour alimentation 3 x 400 V
• Roue à 7 pales en aluminium avec double couche de peinture noire pour une meilleure durabilité
• Rotor en aluminium à double peinture noire pour une protection renforcée contre la corrosion
• Degré de protection IP54 assurant une bonne étanchéité à la poussière et aux projections d'eau
• Câble d'alimentation latéral de 105 cm pour un raccordement électrique aisé
Caractéristiques techniques
• Taille aéraulique : 710 mm
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Puissance électrique entrée point nominal haut : 2800 W
• Puissance électrique entrée point nominal bas : 1600 W
• Courant nominal point haut : 5.40 A
• Courant nominal point bas : 2.90 A
• Vitesse de rotation nominale point haut : 1280 min-1
• Vitesse de rotation nominale point bas : 930 min-1
• Courant de démarrage point haut : 19.00 A
• Courant de démarrage point bas : 6.00 A
• Classe thermique du moteur : THCL155
• Température ambiante minimale admissible : -40 °C
• Température ambiante maximale admissible : 65 °C
• Niveau de puissance acoustique aspiration max : 91 dB(A)
• Nombre de pales : 7
• Degré de protection électrique : IP54
• Poids : 24.10 kg
