Présentation

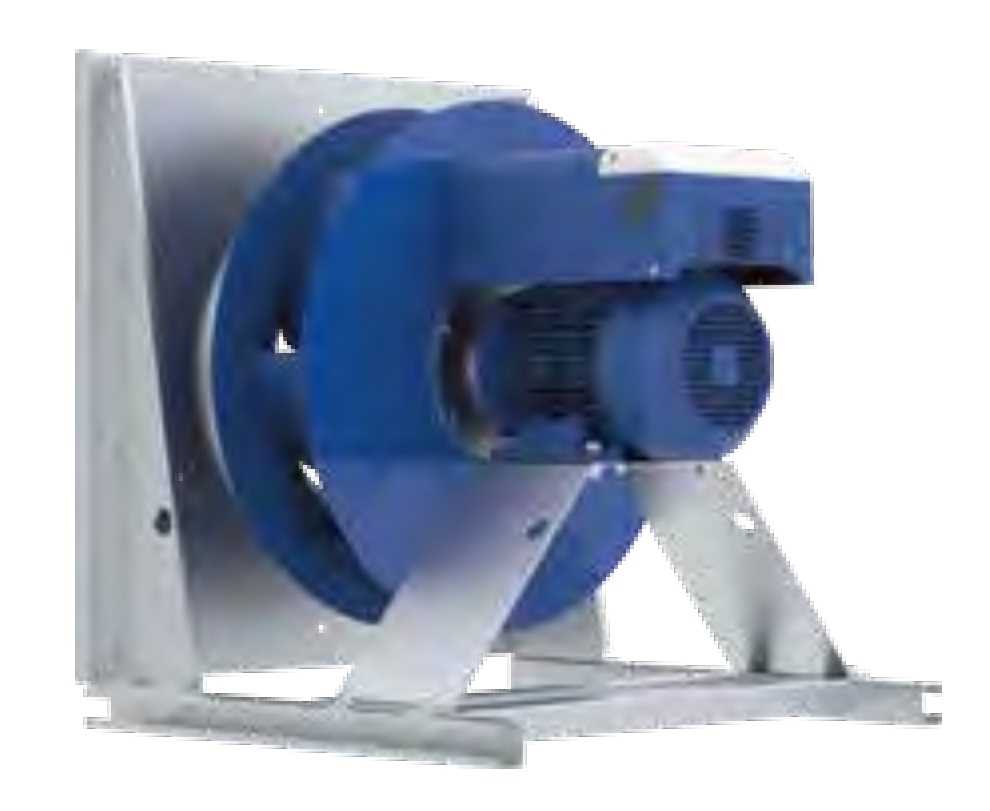

• Le ventilateur plug fan Ziehl-Abegg ER45C est conçu pour la ventilation d'air dans les centrales de traitement d'air et les caissons de ventilation
• Il est équipé d'une roue centrifuge à haut rendement en tôle d'acier poudrée de couleur bleu ultramarine RAL 5002
• Ce modèle intègre une buse d'entrée avec dispositif de mesure pour le contrôle précis du débit d'air
• Le système est entraîné par un moteur à aimants permanents PMblue IE4 avec module de commande PMlcontrol basic-M intégré
• Sa conception permet une installation horizontale avec une grande efficacité énergétique et un fonctionnement fiable
Applications
• Ventilation d'air dans les centrales de traitement d'air pour bâtiments tertiaires
• Reconstruction ou remplacement de groupes moto-ventilateurs dans des caissons de ventilation
• Ventilation d'extraction et de soufflage dans les installations industrielles et commerciales
Avantages
• Rendement moteur élevé grâce à la technologie à aimants permanents IE4
• Mesure intégrée du débit d'air permettant un contrôle et un équilibrage précis des installations
• Plage de tension triphasée large de 380 à 480 V adaptée aux réseaux internationaux
• Protection moteur par résistance PTC et degré de protection IP54 pour une grande fiabilité en service
Conception
• Roue centrifuge en tôle brillante, poudrée, classe de résistance 1 selon L-TI-0585, couleur RAL 5002
• Buse d'entrée équipée d'un dispositif de mesure du débit d'air
• Moteur avec module de commande PMlcontrol basic-M monté sur le moteur
• Position de montage horizontale avec châssis compact pour intégration en caisson
• Bornes et protections intégrées pour un raccordement électrique simplifié
Caractéristiques techniques
• Plage de tension nominale : 380-480 V
• Fréquence nominale : 50-60 Hz
• Puissance nominale : 2.20-6.91 kW
• Rendement moteur : 88.1-92.8 %
• Courant nominal : 3.1-12.5 A
• Vitesse nominale : 1800-3000 tr/min
• Vitesse maximum : 2020-2970 tr/min
• Puissance absorbée totale : 2.40-7.60 kW
• Rendement aéraulique maximum : 66.3-69.8 %
• Indice d'efficacité énergétique N actuel : 71.3-74.2
• Température minimale du fluide : -20 °C
• Température maximale du fluide à vitesse maximum : 40 °C
• Degré de protection : IP54
• Classe thermique : THCL155
• Poids suivant version : 49.00-68.00 kg
