Présentation

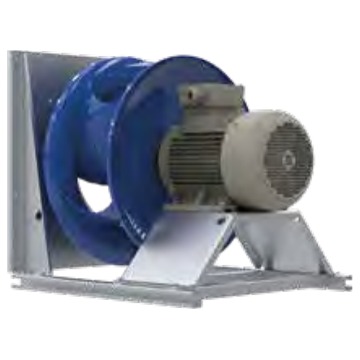

• Le ventilateur plug fan Ziehl-Abegg ZAbluefin ER35I ZAmotpremium IE3 est conçu pour la ventilation d'air avec une haute efficacité énergétique en montage direct dans les caissons ou centrales de traitement d'air
• Équipé d'une roue centrifuge à haut rendement en tôle brillante revêtue par poudre, il assure un fonctionnement fiable dans les applications de ventilation exigeantes
• Ce modèle intègre une buse d'entrée avec dispositif de mesure permettant le contrôle précis du débit d'air en service
• Sa conception prévoit un montage horizontal avec un moteur asynchrone de rendement élevé conforme à la classe IE3
• Le système offre une grande plage de températures de fonctionnement et une protection renforcée du moteur pour une durée de vie optimisée
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air
• Renouvellement d'air dans les bâtiments tertiaires, industriels et commerciaux
• Intégration dans des caissons de ventilation plug fan pour gaines et réseaux aérauliques
• Ventilation de process nécessitant une mesure et un contrôle du débit d'air
• Remplacement ou modernisation de ventilateurs centrifuges dans des installations existantes
Avantages
• Rendement élevé de la roue centrifuge permettant de réduire la consommation d'énergie
• Motorisation ZAmotpremium IE3 assurant une efficacité moteur jusqu'à 88,1 % selon la version
• Mesure intégrée du débit d'air grâce à la buse d'entrée avec dispositif de mesure
• Plage de températures admissibles étendue de -20 °C à 40 °C pour de nombreuses applications
• Protection moteur de degré IP55 avec protection thermique par résistance PTC pour une sécurité accrue
Conception
• Roue centrifuge haute performance en tôle brillante revêtue par poudre, résistance classe 1, couleur RAL 5002 bleu outremer
• Buse d'entrée profilée avec dispositif de mesure pour le contrôle du débit d'air
• Position de montage horizontale du plug fan pour intégration aisée dans les caissons
• Moteur asynchrone triphasé ZAmotpremium IE3 avec protection IP55 et classe thermique 155
• Ensemble certifié conforme aux exigences ErP 2015 avec marquages CE et UKCA
Caractéristiques techniques
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Puissance nominale : 1,10-4,00 kW
• Rendement moteur nominal : 84,1-88,1 %
• Courant nominal : 2,40-7,30 A
• Vitesse nominale de rotation : 1440-2945 tr/min
• Vitesse de rotation maximale : 2420-3765 tr/min
• Fréquence maximale admissible : 53-92 Hz
• Rendement aérodynamique maximal : 66,0-69,1 %
• Indice ErP actuel N : 62
• Indice ErP cible futur N : 64
• Température minimale du fluide : -20 °C
• Température maximale du fluide : 40 °C
• Diamètre principal T : 570 mm
• Poids selon version : 34-53 kg
