Présentation

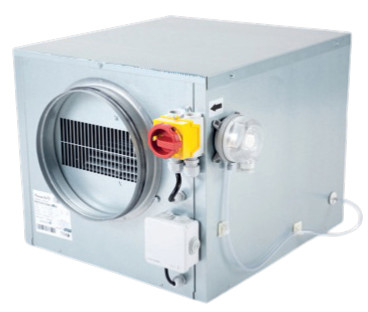

• Le caisson de ventilation France Air Rectilys ECM est conçu pour l'extraction et l'insufflation d'air propre dans les réseaux à conduits circulaires
• Équipé d'un ventilateur centrifuge à accouplement direct et d'un moteur à commutation électronique basse consommation, il assure une ventilation performante et économe en énergie
• Ce modèle intègre un compartiment filtre avec glissières permettant l'installation de filtres ISO grossier 65 %, ISO et PM 10 50 % ou ISO et PM 2,5 65 % selon les besoins de qualité d'air
• Sa conception en tôle d'acier galvanisé, avec versions isolées thermo acoustiques en laine de verre de 25 mm, garantit une bonne tenue mécanique et une réduction du niveau sonore
• Le système propose des versions avec régulation intégrée Oxéo Fan 2 permettant un fonctionnement en débit constant, en pression constante ou sur signal externe 0 - 10 V
Applications
• Ventilation d'extraction et d'insufflation d'air propre dans les bâtiments tertiaires
• Connexion sur réseaux de conduits circulaires pour la ventilation des locaux techniques et des zones de bureaux
• Installation en faux plafond, en combles ou en extérieur selon la configuration du projet
• Utilisation dans les installations de traitement d'air nécessitant un compartiment filtre intégré
• Ventilation d'installations fonctionnant avec une température d'air véhiculé jusqu'à 40 °C
Avantages
• Moteur à commutation électronique basse consommation permettant une réduction significative de la consommation électrique
• Débit d'air ajustable de 0 à 100 % par potentiomètre intégré ou par un signal externe 0 - 10 V
• Réduction du niveau sonore grâce aux versions isolées avec isolation thermo acoustique de 25 mm
• Régulation Oxéo Fan 2 offrant des modes de fonctionnement en débit constant, pression constante et modulation de débit
• Compatibilité avec l'ensemble des commandes de la gamme Evolys pour un pilotage et une régulation avancés
Conception
• Enveloppe en tôle d'acier galvanisé avec piquages d'aspiration et de soufflage circulaires équipés de joints
• Glissières intégrées pour montage de filtres ISO grossier 65 %, ISO et PM 10 50 % ou ISO et PM 2,5 65 %
• Isolation thermo acoustique en laine de verre de classe M0 et d'épaisseur 25 mm pour les versions isolées
• Ventilateur centrifuge à action à accouplement direct monté dans le caisson
• Moteur à commutation électronique à rotor extérieur, monophasé 230 V 50 - 60 Hz, avec variation de vitesse par potentiomètre ou signal 0 - 10 V
Caractéristiques techniques
• Plage de débit : 0 à 6000 m3/h
• Diamètre des raccordements : 160 à 500 mm
• Puissance absorbée taille 600 : 115 W
• Puissance absorbée taille 6000 : 2473 W
• Intensité nominale taille 600 : 0,8 A
• Intensité nominale taille 6000 : 15,1 A
• Niveau de pression acoustique taille 600 à 3 m : 53,31 dB(A)
• Niveau de pression acoustique taille 6000 à 3 m : 71,7 dB(A)
• Indice de protection moteur tailles 600 et 800 : IP20
• Indice de protection moteur tailles 1500 à 5000 : IP44
• Indice de protection moteur taille 6000 : IP54
• Température maximale de l'air véhiculé : 40 °C
• Épaisseur de l'isolation thermo acoustique : 25 mm
• Alimentation électrique : 230 V 50 - 60 Hz monophasé
• Plage de température de fonctionnement du pressostat : -20 à 85 °C
