Présentation

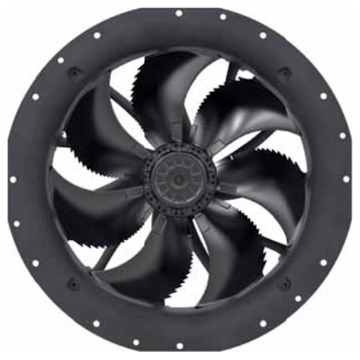

• Le ventilateur Ziehl-Abegg FE2owlet with ZAplus ZN050-AD est conçu pour le refroidissement par air des transformateurs immergés dans l'huile
• Équipé d'une technologie moteur à courant alternatif triphasé, il offre une ventilation fiable pour les applications de transformateur de puissance
• Ce modèle combine une roue FE2owlet à pales profilées et un diffuseur ZAplus pour améliorer le rendement aéraulique
• Sa conception optimisée permet un fonctionnement continu dans des environnements industriels exigeants avec un haut niveau de fiabilité
• Le système est adapté à une plage étendue de conditions de température ambiante pour le service permanent
Applications
• Refroidissement par air des transformateurs à huile dans les postes électriques
• Ventilation de radiateurs d'huile pour transformateurs de puissance en extérieur
• Refroidissement de transformateurs secs ou équipements électriques similaires nécessitant une circulation d'air forcée
Avantages
• Rendement aéraulique élevé grâce à la combinaison de la roue FE2owlet et du système ZAplus
• Fonctionnement fiable en service continu avec classe thermique 155 pour une longue durée de vie
• Large plage de températures ambiantes admissibles permettant l'utilisation en climats froids et chauds
Conception
• Moteur asynchrone triphasé à courant alternatif pour alimentation 3 x 400 V ou 3 x 460 V
• Roue à 7 pales en aluminium avec peinture bi-couche couleur RAL 9005 noire
• Ensemble ventilateur monté dans un module ZAplus avec grille de protection côté aspiration ou des deux côtés
Caractéristiques techniques
• Tension nominale : 400 V triphasé
• Tension nominale alternative : 460 V triphasé
• Fréquence nominale : 50 Hz
• Fréquence nominale alternative : 60 Hz
• Puissance absorbée nominale : 130 W
• Puissance absorbée nominale alternative : 180 W
• Courant nominal : 0.32 A
• Courant nominal alternatif : 0.35 A
• Vitesse nominale : 670 min-1
• Vitesse nominale alternative : 780 min-1
• Vitesse à pression de 0 Pa : 690 min-1
• Débit d'air à pression de 0 Pa : 1.25 m3/s
• Température ambiante minimale admissible : -40 °C
• Température ambiante maximale admissible : 70 °C
• Indice de protection : IP54
• Rendement énergétique ErP : 30.6 %
• Niveau de puissance acoustique côté aspiration : 61 dB(A)
• Nombre de pales : 7
• Poids design L grille aspiration : 13.60 kg
• Poids design L grille deux côtés : 14.80 kg
