Présentation

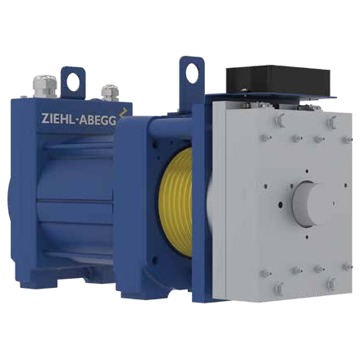

• La machine d'ascenseur Ziehl-Abegg ZAtop SM132/A SM132/AS est conçue pour la motorisation gearless des installations d'élévation conformes à la directive Ascenseurs 2014/33/UE
• Elle est équipée d'un moteur synchrone à aimants permanents NdFeB assurant un couple nominal élevé pour des charges d'ascenseur importantes
• Ce modèle offre une largeur structurelle compacte inférieure ou égale à 205 mm permettant l'intégration dans des gaines étroites
• Sa conception garantit un très faible niveau sonore inférieur à 50 dB(A) ainsi qu'une isolation de classe F avec surveillance de la température
• Le système intègre un frein certifié avec circuits de freinage séparés pouvant participer à la protection contre la survitesse et les mouvements intempestifs de la cabine
Applications
• Motorisation d'ascenseurs électriques sans réducteur pour bâtiments résidentiels
• Équipements d'élévation dans les immeubles tertiaires nécessitant une faible largeur de gaine
• Modernisation d'anciennes installations d'ascenseurs par remplacement de la machine de traction
Avantages
• Fonctionnement silencieux grâce à un niveau d'émission acoustique inférieur à 50 dB(A)
• Compatibilité avec la directive Ascenseurs 2014/33/UE pour les composants de sécurité et la machine
• Large plage de vitesses nominales de 0.16 à 1.60 m/s selon les configurations
• Intégration aisée dans des gaines étroites grâce à une largeur structurelle inférieure ou égale à 205 mm
Conception
• Moteur synchrone à aimants permanents NdFeB avec commande électronique adaptée aux applications d'ascenseurs
• Frein de sécurité certifié avec circuits de freinage indépendants et possibilité de commande par câble Bowden
• Refroidissement par surface avec option de ventilation forcée pour des sollicitations plus élevées
• Surveillance thermique par thermistance PTC avec option capteur PT100 pour une mesure précise
• Codeur absolu de type EnDat en standard avec options BiSS-C, SSI, SinCos ou TTL pour la position de cabine
Caractéristiques techniques
• Couple nominal SM132.21-14/A : 120 Nm
• Charge d'essieu max SM132.21-14/A : 1500 kg
• Vitesse nominale SM132.21-14/A : 0.16-0.51 m/s
• Puissance nominale SM132.21-14/A : 2.0-6.4 kW
• Largeur structurelle LB SM132.21-14/A : 205 mm
• Diamètre poulie de traction standard : 120 mm
• Longueur L1 SM132.21-14/A : 468 mm
• Longueur L1 SM132.35-14/A : 558 mm
• Couple nominal SM132.35-14/A : 200 Nm
• Charge d'essieu max SM132.35-14/A : 1700 kg
• Vitesse nominale SM132.35-14/A : 0.16-0.51 m/s
• Puissance nominale SM132.35-14/A : 3.4-10.7 kW
• Diamètre poulie de traction option : 160 mm
• Niveau de bruit : inférieur à 50 dB(A)
