Présentation

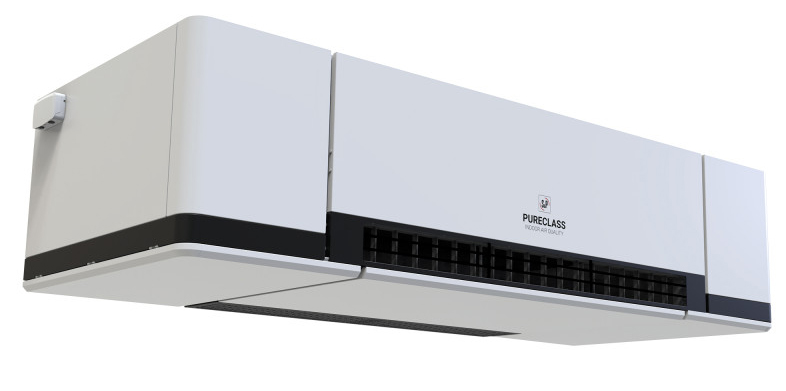

• La centrale de traitement d air double flux Vim PURECLASS est décentralisée avec échangeur à contre-courant, conçue pour assurer une ventilation contrôlée jusqu à 1 000 m3/h avec récupération d énergie élevée
• Équipée de moteurs ECM à faible consommation et d un échangeur air-air à haut rendement, elle garantit un pompage d air efficace avec un excellent contrôle du débit et de la pression
• Ce modèle intègre une régulation ADVANCED Plug & Play communicante Modbus, permettant une gestion précise de l aspiration, du refoulement et de l hydraulique d air en fonction des besoins des locaux
• Sa conception avec caisson autoportant isolé thermoacoustique, by-pass 100 pour le freecooling et protection antigel intégrée centrale assure une étanchéité et un confort acoustique optimisés
• Les composants internes, dont les filtres haute efficacité et les batteries électriques ou eau chaude, font de cette solution une unité de traitement d air complète pour les systèmes de ventilation tertiaires
Applications
• Introduction et extraction d air avec récupération d énergie dans chaque local tertiaire jusqu à 1 000 m3/h
• Ventilation contrôlée de salles de classe, établissements scolaires et salles de réunion avec régulation CAV ou VAV
• Traitement d air neuf et reprise d air vicié pour commerces, cabinets médicaux et bureaux en neuf ou rénovation
• Gestion du débit d air par GTC via Modbus pour installations nécessitant un contrôle permanent des débits
• Utilisation en systèmes de freecooling grâce au by-pass 100 pour optimiser le rafraîchissement naturel des locaux
Avantages
• Réduction de consommation énergétique grâce aux moteurs ECM basse consommation et à l échangeur à haut rendement jusqu à 90 pour la récupération de chaleur
• Maintenance simplifiée avec accès direct aux filtres et ventilateurs par portes sur charnière situées en partie basse de l unité
• Construction robuste avec caisson autoportant isolé en mousse mélamine M1 garantissant une bonne tenue mécanique et acoustique
• Fiabilité accrue grâce à la protection antigel intégrée, au contrôle des filtres par pressostats et aux alarmes de maintenance et de défaut
• Compatibilité étendue via la régulation ADVANCED communicante Modbus RTU RS485 et la commande tactile déportée ETD PURECLASS pilotant jusqu à 5 unités
Conception
• Caisson autoportant en acier galvanisé intérieur avec finition extérieure aluminium peint blanc RAL 9003 pour une bonne intégration architecturale
• Isolation intérieure thermoacoustique en mousse mélamine densité 9,5 kg/m3 de classement M1 pour réduire les niveaux sonores
• Échangeur air-air à contre-courant en aluminium avec efficacité thermique jusqu à 90 et température d utilisation jusqu à 80 C
• Moteur ECM à courant continu monophasé 230 V avec protection thermique électronique à réarmement manuel pour un fonctionnement sécurisé
• By-pass 100 équipé d un moteur proportionnel pour freecooling et protection antigel modulante de l échangeur
• Système de filtration multicouche avec filtres ISO Coarse 70 , ePM1 55 et ePM10 50 en standard et options M5 ou F9 pour une qualité d air renforcée
Caractéristiques techniques
• Type : Centrale de traitement d air double flux décentralisée avec échangeur à contre-courant
• Puissance : Batteries électriques 2 kW antigel et 3 kW postchauffage en mono 230 V selon version
• Moteur : ECM basse consommation à courant continu monophasé 230 V
• Filtration air neuf : FIGR G4 ISO Coarse 70 et FIFI F7 ePM1 55 en standard
• Filtration reprise : FIFI M5 ePM10 50 avec filtre livré en 2 parties pour l extraction
• Protection antigel : By-pass modulant ou batterie antigel électrique avec régulation proportionnelle
• Régulation : ADVANCED Plug and Play avec modes CAV débit constant et VAV débit variable
• Communication : Modbus RTU RS485 et commande déportée tactile ETD PURECLASS en accessoire
• Batterie eau chaude : Tube cuivre et ailettes aluminium avec vanne 3 voies motorisée 0-10 V en accessoire
• Température max : 80 C en entrée échangeur air-air
• Matériaux : Corps en acier galvanisé, habillage aluminium peint, échangeur aluminium, mousse mélamine M1
• Application électrique : Alimentation monophasée 230 V pour moteurs ECM et batteries électriques
• Débit max : 1 000 m3/h
