Présentation

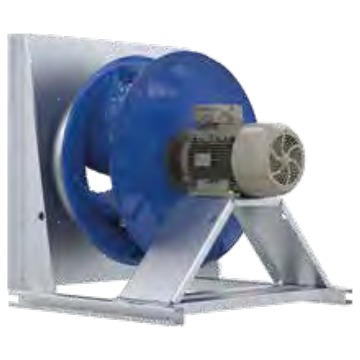

• Le ventilateur plug fan Ziehl-Abegg ZAbluefin ER11I ZAmotpremium IE3 est conçu pour la ventilation d'air avec un rendement énergétique élevé dans les installations de traitement d'air
• Équipé d'une roue centrifuge haute performance en tôle brillante revêtue par poudre, il assure une résistance mécanique et une durabilité renforcées
• Ce modèle intègre une buse d'entrée avec dispositif de mesure pour le contrôle précis du débit d'air dans l'installation
• Sa conception pour une position de montage horizontale permet une intégration aisée dans les centrales de traitement d'air et caissons de ventilation
• Le système moteur ZAmotpremium IE3 avec résistance PTC et indice de protection IP55 garantit une protection fiable et une longue durée de vie même dans des conditions exigeantes
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air tertiaires et industrielles
• Renouvellement d'air dans les bâtiments commerciaux nécessitant un fonctionnement continu et économe en énergie
• Intégration dans des caissons de ventilation avec contrôle de débit d'air par mesure intégrée
• Applications de ventilation nécessitant une installation en position horizontale avec ventilateur plug fan
• Remplacement ou modernisation de ventilateurs centrifuges traditionnels dans les installations de traitement d'air
Avantages
• Rendement énergétique élevé grâce au moteur ZAmotpremium IE3 et à la roue centrifuge optimisée
• Contrôle facilité du débit d'air avec buse d'entrée équipée d'un dispositif de mesure intégré
• Protection du moteur renforcée avec résistance PTC et indice de protection IP55 pour une forte fiabilité
• Fonctionnement possible sur une large plage de fréquences jusqu'à 65 Hz selon les versions
• Revêtement par poudre de classe de résistance 1 RAL 5002 offrant une excellente résistance à la corrosion
Conception
• Roue centrifuge en tôle brillante revêtue par poudre de classe de résistance 1 RAL 5002
• Buse d'entrée aérodynamique avec dispositif de mesure du débit d'air intégré
• Position de montage horizontale optimisée pour les centrales de traitement d'air
• Moteur asynchrone triphasé ZAmotpremium IE3 avec protection par résistance PTC
• Indice de protection IP55 et classe thermique THCL155 pour une utilisation intensive
Caractéristiques techniques
• Puissance nominale : 15.00 kW
• Puissance nominale max : 30.00 kW
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Efficacité moteur min : 89.6 %
• Efficacité moteur max : 92.9 %
• Courant nominal min : 33.50 A
• Courant nominal max : 56.00 A
• Vitesse nominale min : 730 tr/min
• Vitesse nominale max : 982 tr/min
• Vitesse maximale min : 890 tr/min
• Vitesse maximale max : 1120 tr/min
• Fréquence maximale min : 52 Hz
• Fréquence maximale max : 65 Hz
• Température de fluide minimale : -20 °C
• Température de fluide maximale : 40 °C
• Diamètre total : 1380 mm
• Longueur totale min : 1429 mm
• Longueur totale max : 1503 mm
• Poids min : 581.00 kg
• Poids max : 676.00 kg
• Efficacité de pointe min : 69.8 %
• Efficacité de pointe max : 72.4 %
• Classe de rendement ErP 2015 : 62 N
• Prochaine classe de rendement ErP prévue : 64 N
