Présentation

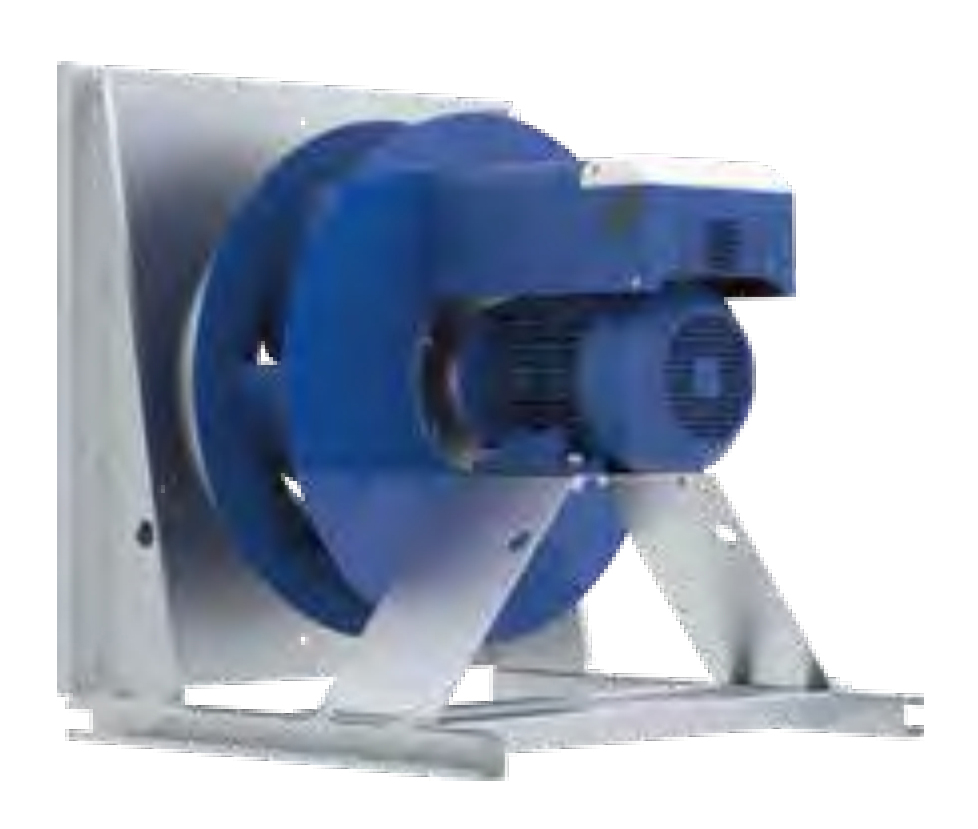

• Le ventilateur plug fan Ziehl-Abegg ER11C-8IN.K7.4R est conçu pour la ventilation d'air avec un rendement énergétique élevé dans les centrales de traitement d'air et les installations de renouvellement d'air
• Il est équipé d'une roue centrifuge haute performance en tôle d'acier brillante thermolaquée en bleu RAL 5002 avec une grande résistance mécanique
• Ce modèle intègre une buse d'entrée avec dispositif de mesure pour un contrôle précis du débit d'air dans l'installation
• Sa conception intègre un moteur à aimants permanents PMblue avec électronique de commande PMcontrol basic-M assurant une haute efficacité énergétique
• Le système est prévu pour un montage horizontal et offre une large plage de fonctionnement pour les applications de ventilation industrielle et tertiaire
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air pour bâtiments tertiaires
• Renouvellement d'air dans les installations industrielles nécessitant un débit important et un rendement élevé
• Intégration dans des unités de climatisation et de traitement d'air avec régulation de débit d'air mesurée
Avantages
• Rendement du moteur très élevé grâce à la technologie à aimants permanents IE4 limitant la consommation électrique
• Mesure intégrée du débit d'air permettant un pilotage et une régulation précis de l'installation de ventilation
• Protection moteur par résistance PTC et indice de protection IP54 assurant une bonne fiabilité en environnement exigeant
Conception
• Roue centrifuge en tôle d'acier brillante thermolaquée classe de résistance 1 selon L-TI-0585 en couleur RAL 5002
• Moteur à aimants permanents avec commande PMcontrol basic-M monté directement sur le ventilateur
• Buse d'entrée profilée avec dispositif de mesure du débit d'air pour l'équilibrage aéraulique
Caractéristiques techniques
• Puissance nominale : 18.40 kW
• Puissance nominale alternative : 21.40 kW
• Tension nominale : 380-480 V
• Fréquence nominale : 50-60 Hz
• Courant nominal : 34.0-27.0 A
• Courant nominal alternative : 38.0-30.0 A
• Vitesse nominale : 950 tr/min
• Vitesse nominale alternative : 920 tr/min
• Vitesse max : 880 tr/min
• Vitesse max alternative : 920 tr/min
• Rendement moteur : 92.4 %
• Rendement moteur alternatif : 92.7 %
• Puissance absorbée : 20.00 kW
• Puissance absorbée alternative : 23.00 kW
• Rendement hydraulique pic : 68.9 %
• Classe thermique moteur : 155 °C
• Indice de protection : 54 IP
• Température min du fluide : -20 °C
• Température max du fluide : 40 °C
• Poids unitaire : 487.00 kg
• Longueur T : 1380 mm
• Longueur T1 : 1271 mm
• Longueur T1 alternative : 1297 mm
• Longueur T3 : 1212 mm
• Hauteur T4 : 130 mm
• Hauteur H2 : 1161 mm
