Présentation

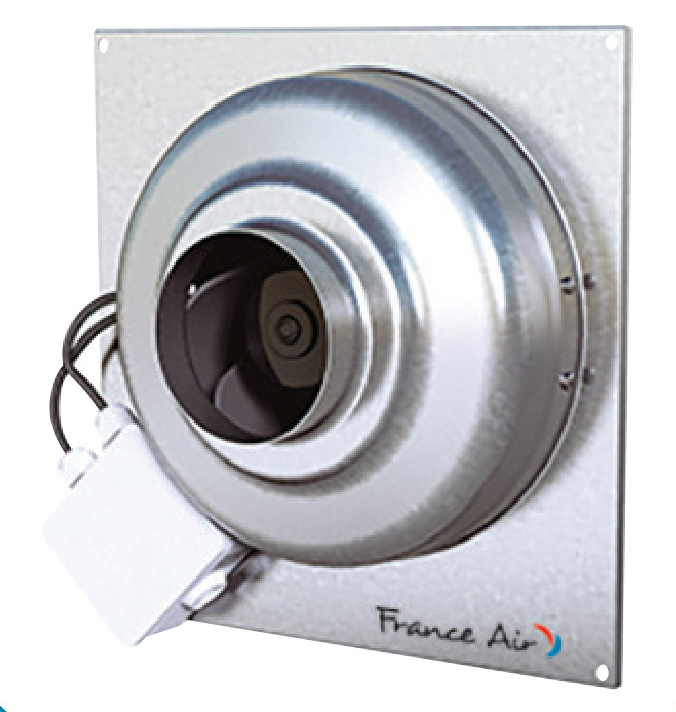

• Le ventilateur France Air CANAL'AIR M ECM est conçu pour la ventilation d'air propre dans les installations tertiaires
• Équipé d'un moteur à commutation électronique basse consommation, il permet une variation précise du débit d'air de 0 à 100 %
• Ce modèle mural se raccorde directement sur la gaine circulaire grâce à ses viroles de diamètre 100 à 315 mm
• Sa conception compacte facilite l'installation intérieure dans toutes les positions, en insufflation comme en extraction
• Le système est pilotable par potentiomètre intégré, par signal externe 0 - 10 V ou via les télécommandes Evolys
Applications
• Ventilation d'extraction d'air propre dans les bâtiments tertiaires
• Insufflation d'air neuf dans les réseaux de gaines circulaires
• Installation en extrémité de réseau pour reprise ou soufflage mural
• Ventilation intérieure dans les locaux techniques, circulations et petites zones commerciales
• Applications de ventilation fonctionnant avec une température d'air véhiculé jusqu'à 60 °C
Avantages
• Moteur à technologie à commutation électronique basse consommation pour un haut rendement énergétique
• Réglage simple du débit d'air par potentiomètre intégré de 0 à 100 %
• Compatibilité avec toutes les commandes Evolys pour un pilotage avancé et évolutif
• Construction compacte en acier galvanisé assurant robustesse et facilité de pose murale
• Large plage de débits jusqu'à 1 771 m3/h couvrant de nombreuses configurations de réseaux
Conception
• Enveloppe en acier galvanisé avec raccordement par viroles circulaires de diamètre 100 à 315 mm
• Turbine centrifuge à réaction avec aubes plastiques pour les tailles 100 à 250 et aubes en acier pour la taille 315
• Équilibrage dynamique de la turbine montée directement sur le moteur à rotor extérieur
• Motorisation monophasée 230 V - 50 / 60 Hz de type à commutation électronique haute efficacité
• Boîtier de raccordement IP55 extérieur au caisson intégrant un potentiomètre de réglage du débit
Caractéristiques techniques
• Nombre de modèles : 6 unités
• Diamètre des raccordements : 100 à 315 mm
• Température max du fluide véhiculé : 60 °C
• Indice de protection moteur : IP44 classe F
• Tension d'alimentation : 230 V monophasé
• Fréquence d'alimentation : 50 à 60 Hz
• Pilotage électronique : signal 0 à 10 V ou PWM
• Indice de protection boîtier de raccordement : IP55
• Vitesse de rotation max modèle 100C : 3 590 tr/min
• Puissance absorbée max modèle 315C : 213 W
• Intensité nominale max modèle 315C : 1,67 A
• Niveau de pression acoustique modèle 315C : 50 dB(A) à 3 m
• Plage de débits : 0 à 1 771 m3/h
