Présentation

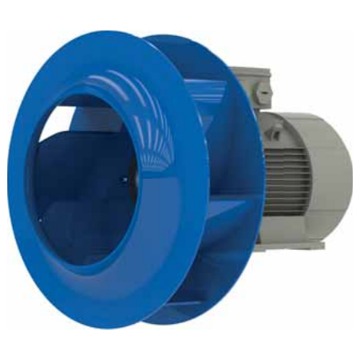

• Le ventilateur Ziehl-Abegg ZArail RH35W..4R est conçu pour le transport d'air dans des réseaux de gaines exigeants en milieu tertiaire et industriel
• Équipé d'une roue en tôle brillante revêtue par poudre, il garantit une bonne résistance mécanique et une longue durée de vie
• Ce modèle fonctionne en 4 et 2 pôles afin d'offrir deux régimes de rotation et d'adapter le débit d'air aux besoins de l'installation
• Sa conception en montage IMB3 avec classe thermique THCL155 et indice de protection IP55 permet une utilisation fiable dans des environnements sévères
• Le système est compatible avec un anneau d'entrée spécifique pour optimiser le rendement aéraulique selon la norme ISO 5801
Applications
• Ventilation d'extraction d'air dans les bâtiments tertiaires et commerciaux
• Insufflation d'air dans les réseaux de gaines industriels
• Renouvellement d'air dans les locaux techniques soumis à des contraintes de température
• Ventilation générale de process nécessitant un ventilateur centrifuge compact
• Intégration dans des équipements de traitement d'air nécessitant un moteur à deux vitesses
Avantages
• Fonctionnement possible en deux vitesses grâce au moteur 4-2 pôles pour adapter le débit d'air
• Protection mécanique et électrique renforcée avec un indice de protection IP55 et une classe thermique THCL155
• Plage de températures ambiantes étendue de -30°C à 60°C pour une forte polyvalence d'utilisation
• Roue et anneau d'entrée revêtus par poudre pour une meilleure résistance à la corrosion
• Montage IMB3 standardisé facilitant l'intégration dans de nombreuses installations de ventilation
Conception
• Moteur électrique à cage, montage IMB3, raccordement en étoile double Y/YY
• Roue centrifuge en tôle d'acier brillante, revêtue par poudre, couleur bleu outremer
• Anneau d'entrée séparé en RAL 7032 gris galet pour optimiser l'écoulement d'air
• Conception conforme à la norme ISO 5801 pour la mesure des courbes caractéristiques
• Ensemble ventilateur dimensionné pour un fonctionnement en 50 Hz et en 60 Hz
Caractéristiques techniques
• Fréquence nominale 50 Hz : 50 Hz
• Tension nominale 50 Hz : 400 V
• Puissance moteur 50 Hz : 0.30/2.00 kW
• Courant nominal 50 Hz : 1.25/5.50 A
• Vitesse de rotation 50 Hz : 1485/2940 min-1
• Poids 50 Hz : 34.00 kg
• Fréquence nominale 60 Hz : 60 Hz
• Tension nominale 60 Hz : 460 V
• Puissance moteur 60 Hz : 0.45/3.50 kW
• Courant nominal 60 Hz : 1.25/6.90 A
• Vitesse de rotation 60 Hz : 1770/3530 min-1
• Poids 60 Hz : 56.00 kg
• Plage de température ambiante : -30°C à 60°C
• Indice de protection : IP55
• Nombre de pôles moteur : 4-2 pôles
