Présentation

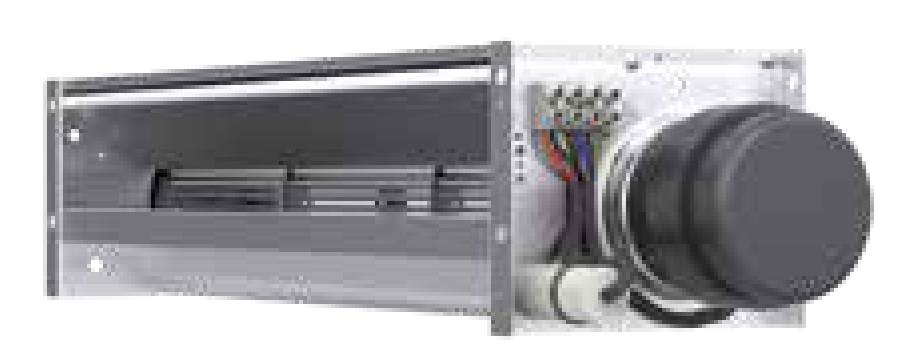

• Le ventilateur tangentiel Ziehl-Abegg QK10A-4EM.78.CH est conçu pour la mise en mouvement de l'air dans des applications de ventilation compacte
• Équipé d'un moteur à courant alternatif monophasé 4 pôles, il offre un fonctionnement fiable avec une alimentation 230 V
• Ce modèle présente une roue en aluminium associée à un carter en acier galvanisé et aluminium pour une bonne robustesse mécanique
• Sa conception permet un fonctionnement dans une plage de températures ambiantes étendue, de -20 °C à 70 °C
• Le système est livré précâblé avec borne de connexion, condensateur monté et connecté pour une installation simplifiée
Applications
• Ventilation d'appareils de chauffage et de climatisation compacts
• Refroidissement d'armoires électriques et de composants électroniques
• Circulation d'air dans les unités de traitement d'air de petite taille
• Ventilation d'extraction ou de soufflage dans les équipements tertiaires
• Intégration dans des systèmes de ventilation sur mesure pour fabricants d'équipements
Avantages
• Fonctionnement dans une large plage de températures ambiantes de -20 °C à 70 °C pour une grande flexibilité d'installation
• Roue en aluminium et tôle d'acier galvanisé assurant une bonne résistance à la corrosion et une longue durée de vie
• Ventilateur livré précâblé avec condensateur monté, ce qui réduit le temps d'installation sur site
• Motorisation à courant alternatif monophasé compatible avec une alimentation standard 230 V
• Conception compacte de type ventilateur tangentiel facilitant l'intégration dans des espaces restreints
Conception
• Moteur à courant alternatif monophasé 4 pôles avec condensateur de service 4,0 uF
• Roue du ventilateur en aluminium avec aubes adaptées au flux transversal
• Flasques latérales en acier galvanisé et profil de carter en aluminium
• Aube directrice interne en acier pour le guidage de l'écoulement d'air
• Indice de protection IP10 pour une utilisation en environnement protégé
Caractéristiques techniques
• Tension nominale : 230 V
• Fréquence nominale : 50 Hz
• Fréquence admissible : 60 Hz
• Puissance d'entrée nominale : 130 W
• Puissance d'entrée max mesurée : 180 W
• Courant nominal à 50 Hz : 0,60 A
• Courant nominal à 60 Hz : 0,82 A
• Vitesse nominale à 50 Hz : 1280 min-1
• Vitesse nominale à 60 Hz : 1350 min-1
• Condensateur de service : 4,0 uF
• Température ambiante min : -20 °C
• Température ambiante max : 70 °C
• Indice de protection : IP10
• Puissance acoustique côté aspiration à 50 Hz : 65 dB(A)
• Poids : 6,80 kg
