Présentation

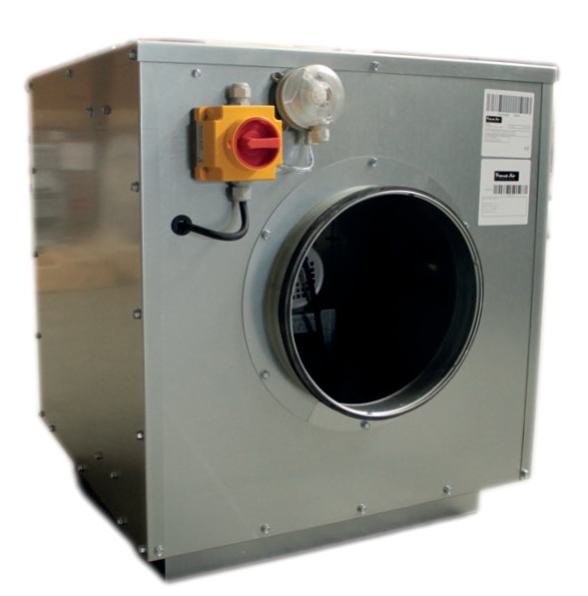

• Le caisson de ventilation France Air Priméro est conçu pour l'insufflation et l'extraction d'air propre dans les bâtiments tertiaires
• Il est équipé d'une turbine centrifuge à réaction à accouplement direct sur l'arbre moteur pour garantir des performances aérauliques stables
• Ce modèle dispose d'une enveloppe en tôle d'acier galvanisé avec possibilité d'isolation acoustique et thermique en laine de verre de 25 mm
• Sa conception prévoit un raccordement circulaire en aspiration et en refoulement pour une intégration facilitée aux réseaux de gaines
• Le système intègre en standard un rail filtre, un interrupteur cadenassable câblé et un pressostat différentiel monté d'usine
Applications
• Ventilation d'insufflation d'air propre dans les locaux tertiaires neufs ou en rénovation
• Extraction d'air dans les bâtiments de bureaux, commerces et établissements recevant du public
• Installation en intérieur ou en extérieur sur toiture ou locaux techniques
• Ventilation des locaux techniques, halls, circulations et zones de stockage
• Applications nécessitant une ventilation mécanique contrôlée avec régulation de débit
Avantages
• Isolation en laine de verre de 25 mm disponible pour améliorer les performances acoustiques et thermiques
• Rail filtre monté en standard permettant l'intégration simple d'un filtre adapté aux besoins de qualité d'air
• Interrupteur cadenassable et pressostat différentiel fournis et câblés de série pour sécuriser l'exploitation
• Pack protection désenfumage disponible en option pour les applications de sécurité incendie
• Gamme large couvrant des débits de 2 000 à 20 000 m3/h pour s'adapter à de nombreux projets
Conception
• Enveloppe en tôle d'acier galvanisé avec possibilité de construction en acier inoxydable
• Version isolée avec laine de verre de 25 mm pour limiter les pertes thermiques et les émissions sonores
• Glissière filtre intégrée avec accès par le dessus, fournie sans filtre pour choix libre de la filtration
• Piquages circulaires en aspiration et refoulement adaptés aux réseaux de gaines circulaires
• Moteur à pattes indice de protection IP 55, classe d'isolation F, fonctionnement en service continu S1
Caractéristiques techniques
• Débit d'air : 2 000 à 20 000 m3/h
• Température max du fluide véhiculé : 40 °C
• Épaisseur isolation laine de verre : 25 mm
• Tension alimentation monophasée : 230 V
• Tension alimentation triphasée : 400 V
• Puissance absorbée modèle 2 000 M : 250 W
• Puissance absorbée modèle 4 000 M : 550 W
• Puissance absorbée modèle 6 000 M : 1 100 W
• Puissance absorbée modèle 8 000 T : 1 500 W
• Puissance absorbée modèle 10 000 T : 2 200 W
• Puissance absorbée modèle 15 000 T : 4 000 W
• Puissance absorbée modèle 20 000 T : 4 000 W
• Diamètre raccordement modèle 2 000 : 315 mm
• Diamètre raccordement modèle 10 000 : 500 mm
• Diamètre raccordement modèle 20 000 : 710 mm
• Poids modèle 2 000 : 70 kg
• Poids modèle 20 000 : 194 kg
• Fréquence réseau : 50 à 60 Hz
