Présentation

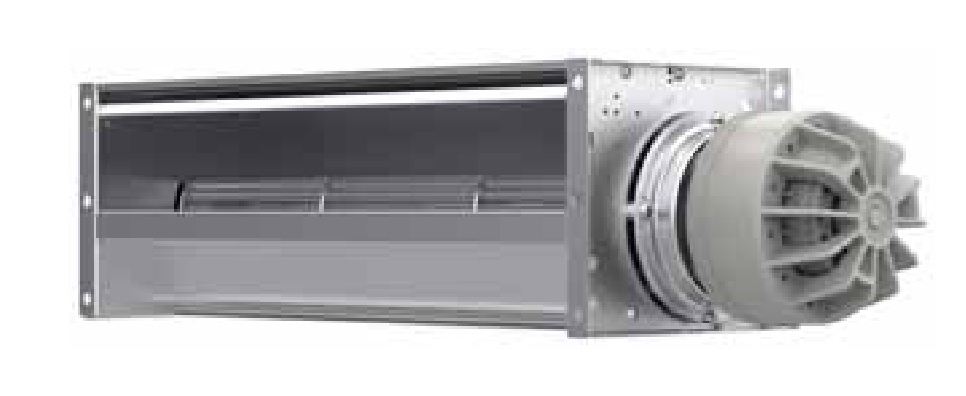

• Le ventilateur tangentiel Ziehl-Abegg QK08A-4EM.70.CF est conçu pour le refroidissement d'air de transformateurs secs fonctionnant en courant alternatif monophasé
• Il est équipé d'un moteur asynchrone quatre pôles alimenté en 230 V avec condensateur de service intégré pour un fonctionnement fiable
• Ce modèle offre un flux d'air transversal uniforme sur toute la longueur de l'échangeur thermique pour optimiser la dissipation de chaleur
• Sa conception compacte avec turbine en aluminium et carter en acier galvanisé facilite l'intégration dans des installations de refroidissement de transformateurs
• Le système fonctionne dans une plage de température ambiante de -20 °C à 70 °C pour une utilisation dans des environnements industriels exigeants
Applications
• Refroidissement d'air de transformateurs secs en applications industrielles
• Ventilation de composants électriques sensibles nécessitant un flux d'air transversal constant
• Refroidissement forcé d'équipements de puissance dans des armoires et coffrets
Avantages
• Refroidissement efficace des transformateurs secs grâce à un flux d'air directionnel et homogène
• Installation simplifiée par un câblage précâblé sur bornier avec condensateur déjà monté et connecté
• Fonctionnement dans une large plage de température ambiante de -20 °C à 70 °C pour une grande flexibilité d'utilisation
Conception
• Turbine en aluminium à flux croisé pour un débit d'air linéaire le long du transformateur
• Flasques latérales en acier galvanisé avec profil de carter en aluminium pour une bonne résistance à la corrosion
• Directrices de guidage en acier non revêtu optimisant le canal d'air et la pression disponible
Caractéristiques techniques
• Tension nominale : 230 V
• Fréquence nominale : 50 Hz
• Fréquence maximale : 60 Hz
• Puissance absorbée à 50 Hz : 70 W
• Puissance absorbée max à 50 Hz : 85 W
• Puissance absorbée à 60 Hz : 100 W
• Puissance absorbée max à 60 Hz : 120 W
• Courant nominal à 50 Hz : 0,31 A
• Courant max à 50 Hz : 0,37 A
• Courant nominal à 60 Hz : 0,44 A
• Courant max à 60 Hz : 0,54 A
• Vitesse de rotation nominale à 50 Hz : 1460 min-1
• Vitesse de rotation max à 50 Hz : 1580 min-1
• Vitesse de rotation nominale à 60 Hz : 1740 min-1
• Niveau de puissance acoustique côté aspiration : 68 dB(A)
• Capacité du condensateur de service : 3,0 uF
• Température ambiante minimale : -20 °C
• Température ambiante maximale : 70 °C
• Indice de protection : IP10
• Poids : 4,70 kg
