Présentation

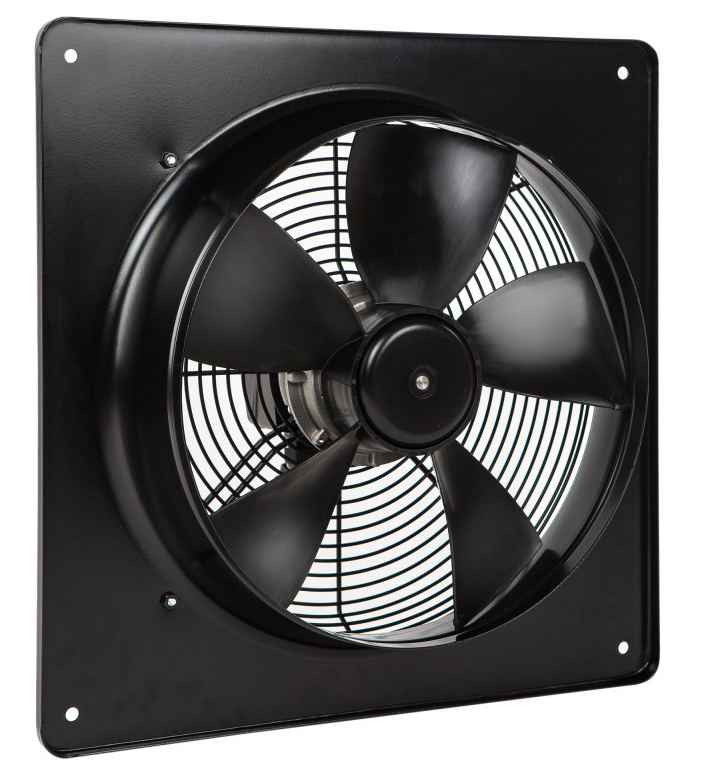

• Le ventilateur hélicoïde mural Vim HXBR ECOWATT - HXTR ECOWATT assure l'extraction et l introduction d air avec un moteur ECM basse consommation pour des installations de ventilation performantes
• Équipée d une motorisation électronique mono ou tri, la gamme offre un contrôle précis du débit d air et une excellente efficacité énergétique pour le pompage aéraulique
• Ce modèle gère l aspiration et le refoulement d air sur une large plage de débits de 400 à 13000 m3/h, avec une bonne maîtrise de la pression et de l hydraulique d air
• Sa conception compacte en montage en parois permet une installation horizontale ou verticale, tout en garantissant une bonne étanchéité et un niveau sonore réduit
• Le système de communication Modbus et les accessoires de contrôle associés facilitent le pilotage, la régulation et le contrôle du système de ventilation dans les bâtiments tertiaires ou industriels
Applications
• Extraction d air vicié dans bâtiments tertiaires, locaux techniques et commerces
• Introduction d air neuf pour systèmes de ventilation simple flux ou double flux
• Ventilation de parkings, entrepôts et ateliers nécessitant un débit d air élevé
• Renouvellement d air dans cuisines collectives, zones de stockage ou locaux industriels
• Intégration dans des systèmes GTC pour contrôle centralisé de la ventilation et de la pression
Avantages
• Réduction de consommation énergétique grâce au moteur ECM haute efficacité conforme ErP 2015
• Maintenance simplifiée avec moteur à roulements à billes et protection thermique intégrée au contrôleur
• Construction robuste avec platine en acier galvanisé protégée par cataphorèse et peinture polyester noire pour environnements de corrosion C3
• Fiabilité accrue grâce à l hélice équilibrée dynamiquement suivant ISO 1940 pour limiter les vibrations et le bruit
• Pilotage flexible via Modbus RTU, potentiomètres et régulateurs dédiés pour adapter débit et pression à chaque application
Conception
• Platine carrée en tôle d acier galvanisé emboutie en une seule pièce pour un montage rigide en parois
• Hélice polyamide renforcée de fibre de verre à haut rendement pour tailles 200 à 450, assurant un faible niveau sonore
• Hélice aluminium faucille haute efficacité pour tailles 500 à 630, optimisée pour un débit d air élevé
• Support moteur en fils d acier électrosoudés avec grille de protection intégrée pour la sécurité des personnes
• Traitement de surface par cataphorèse et peinture polyester noire garantissant une bonne résistance à la corrosion en classe C3
• Moteur ECM mono 230 V ou tri 400 V 50-60 Hz avec protections IP44 ou IP54 selon les tailles
• Boîte à bornes IP65 sur tailles 200 à 450 et IP54 au delà pour une étanchéité électrique renforcée
• Communication Modbus RTU sur port RS485 avec relais d alarme à partir de la taille 500 pour intégration GTC
Caractéristiques techniques
• Tension alimentation : 230 V mono 50-60 Hz ou 400 V tri 50-60 Hz selon version
• Puissance : jusqu à 0,93 kW env. selon modèle et point de fonctionnement
• Protection : IP44 tailles 200-450, IP54 pour tailles supérieures et versions triphasées
• Température max : 50 C pour le flux d air, avec fonctionnement possible jusqu à -20 C
• Étanchéité : traitement de surface et boîtes à bornes IP65 ou IP54 pour une bonne protection
• Matériaux : platine acier galvanisé, hélice polyamide renforcée fibre de verre ou aluminium faucille, visserie inox
• Installation : montage en parois possible en position horizontale ou verticale
• Communication : Modbus RTU via RS485 avec possibilités de variation de vitesse VSD
• Régulation : pilotage manuel ou VAV par potentiomètre interne, externe ou régulateur RMEC/RMED
• Accessoires : grilles DEF-D, volets de surpression PER-W et PER-CR, commandes déportées et sondes
• Niveau sonore : niveaux de pression acoustique typiques 42-65 dB(A) selon taille, débit et point de mesure
• Débit max : jusqu à 13000 m3/h en fonction des modèles HXBR et HXTR
