Présentation

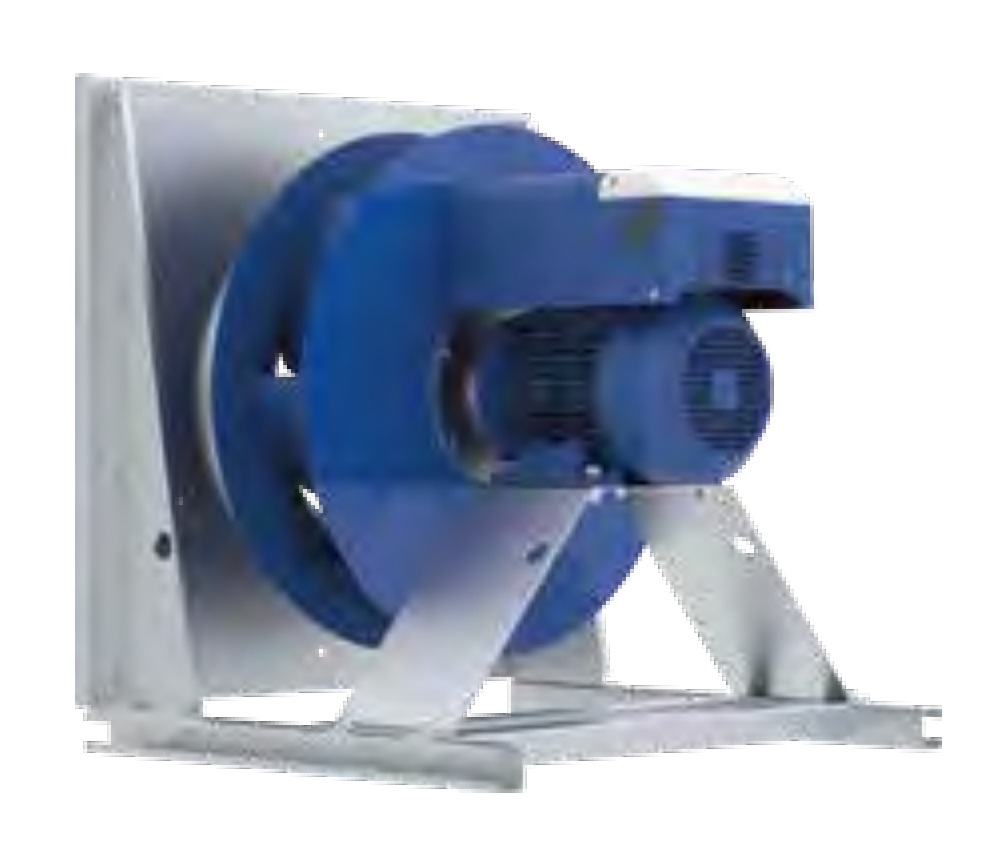

• Le ventilateur plug fan Ziehl-Abegg ER28C-6IN.A7.1R est conçu pour la ventilation d'air dans les centrales de traitement d'air et les caissons compacts
• Équipé d'une roue centrifuge haut rendement en tôle d'acier poudrée, il assure un débit d'air élevé avec une consommation électrique optimisée
• Ce modèle intègre un moteur synchronisé à aimants permanents avec commande électronique PMlcontrol basic-M pour une régulation précise de la vitesse
• Sa conception en montage horizontal avec buse d'entrée et dispositif de mesure de débit d'air facilite l'intégration dans les installations aérauliques
• Le système offre une protection moteur par sonde PTC et un indice de protection IP54 pour un fonctionnement fiable dans des environnements exigeants
Applications
• Ventilation d'air dans les centrales de traitement d'air tertiaires et industrielles
• Modernisation énergétique de caissons et groupes de ventilation existants par remplacement de ventilateurs à faible rendement
• Extraction et introduction d'air dans les réseaux aérauliques nécessitant un pilotage électronique de la vitesse
• Ventilation d'air dans les équipements climatiques fonctionnant entre -20 °C et 40 °C
• Intégration dans des installations nécessitant une mesure et un contrôle précis du débit d'air
Avantages
• Rendement moteur élevé avec efficacité de 86,4 % à 87,7 % pour une réduction des consommations électriques
• Roue centrifuge haute performance permettant un fonctionnement à vitesse élevée jusqu'à 4690 tr/min
• Commande électronique intégrée PMlcontrol basic-M offrant une régulation fine de la vitesse du ventilateur
• Protection renforcée grâce à la sonde PTC et au degré de protection IP54 pour une longue durée de vie
• Conformité aux exigences ErP 2015 avec marge pour les niveaux d'efficacité futurs
Conception
• Roue centrifuge en tôle lisse, revêtement poudre, classe de résistance 1, couleur RAL 5002
• Buse d'entrée équipée d'un dispositif de mesure pour le contrôle du débit d'air
• Montage horizontal du ventilateur plug fan pour une installation simple dans les caissons
• Moteur synchronisé à aimants permanents avec électronique de commande intégrée PMlcontrol basic-M
• Protection thermique de classe THCL155 avec indice de protection IP54 pour le moteur
Caractéristiques techniques
• Puissance nominale : 2,20 kW
• Puissance nominale version supérieure : 3,00 kW
• Tension nominale : 3 x 380-480 V
• Fréquence nominale : 50-60 Hz
• Courant nominal : 3,8-3,0 A pour 2,20 kW
• Courant nominal version supérieure : 4,8-3,8 A pour 3,00 kW
• Vitesse nominale : 4500 tr/min
• Vitesse max : 4690 tr/min
• Température admissible du fluide min : -20 °C
• Température admissible du fluide max à vitesse max : 40 °C
• Rendement moteur : 86,4 %
• Rendement moteur version supérieure : 87,7 %
• Puissance absorbée max : 2,30 kW
• Poids : 23,00 kg
• Hauteur de construction H2 : 408 mm
• Longueur T : 460 mm
• Largeur T1 : 493 mm
• Profondeur T3 : 368 mm
• Distance T4 : 60 mm
• Indice de protection : IP54
