Présentation

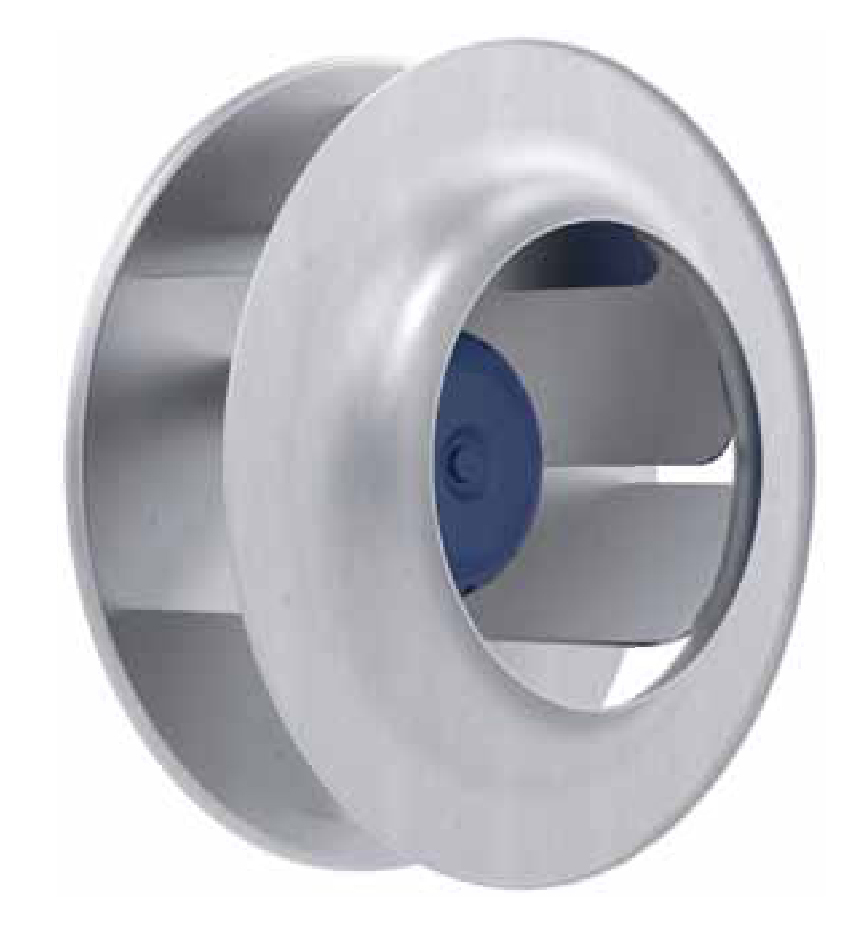

• Le ventilateur Ziehl-Abegg RH56C-ZID.GG.1R est conçu pour le déplacement d'air dans des installations de ventilation et de climatisation exigeantes
• Équipé d'une technologie de moteur à commutation électronique, il offre un rendement élevé et une régulation précise de la vitesse
• Ce modèle fonctionne sur réseau triphasé 380-480 V avec une fréquence de 50 ou 60 Hz pour une intégration facile dans les installations industrielles
• Sa conception intègre un contrôleur électronique et une gestion active de la température pour une protection optimale du moteur
• Le système est prévu pour un fonctionnement en continu dans une plage étendue de températures ambiantes allant de -35 °C à 55 °C
Applications
• Ventilation d'extraction et d'insufflation d'air dans bâtiments tertiaires et industriels
• Intégration dans des centrales de traitement d'air et caissons de ventilation à moteur déporté
• Refroidissement d'équipements et d'armoires techniques nécessitant un débit d'air contrôlé
Avantages
• Rendement énergétique amélioré grâce au moteur à commutation électronique à haute efficacité
• Commande électronique intégrée permettant une variation de vitesse sans variateur externe
• Plage de température de fonctionnement étendue adaptée aux ambiances froides et chaudes
• Protection moteur optimisée par une gestion active de la température intégrée
• Équilibrage dynamique de qualité G 6.3 limitant les vibrations et le niveau sonore
Conception
• Roue centrifuge en aluminium non revêtu pour une bonne tenue mécanique et un poids réduit
• Indice de protection IP54 garantissant une protection contre la poussière et les projections d'eau
• Classe thermique THCL155 permettant une tenue à des températures de fonctionnement élevées
• Contrôleur électronique intégré dans le boîtier moteur pour une installation simplifiée
• Montage en position horizontale ou verticale de type H, Vu ou Vo pour une grande flexibilité d'installation
Caractéristiques techniques
• Tension nominale : 380-480 V triphasé
• Fréquence nominale : 50-60 Hz
• Puissance d'entrée nominale : 3.60 kW
• Courant nominal : 4.70-5.90 A
• Vitesse nominale : 1580 min-1
• Température ambiante minimale admissible : -35 °C
• Température ambiante maximale admissible en service nominal : 55 °C
• Indice de protection : IP54
• Classe thermique : 155
• Puissance d'entrée à 1580 min-1 point 2 : 3600 W
• Courant à 1580 min-1 point 2 : 5.60 A
• Niveau de puissance acoustique côté aspiration à 1580 min-1 point 2 : 82 dB(A)
• Poids : 26.00 kg
• Numéro d'article : 171875
• Vitesse de rotation palier bas de courbe : 800 min-1
