Présentation

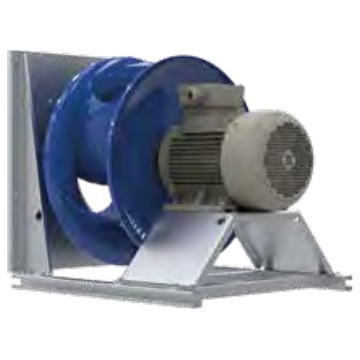

• Le ventilateur Ziehl-Abegg ZAbluefin ER40I ZAmotpremium IE3 est conçu pour la ventilation d'air avec une turbine centrifuge à haut rendement
• Il est équipé d'une roue centrifuge en tôle brillante avec revêtement par poudre de classe de résistance 1 RAL 5002
• Ce modèle intègre une buse d'entrée avec dispositif de mesure pour le contrôle du débit d'air
• Sa conception permet une installation en position horizontale pour une intégration facile dans les centrales de traitement d'air et les caissons ventilés
• Le système est motorisé par un moteur ZAmotpremium IE3 protégé par résistance PTC avec degré de protection IP55 et classe thermique 155
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air des bâtiments tertiaires
• Renouvellement d'air dans les systèmes de ventilation industrielle et caissons de ventilation
• Intégration dans des unités de traitement d'air pour la climatisation et le chauffage
• Remplacement de groupes ventilateurs dans des installations existantes pour amélioration de rendement énergétique
• Ventilation d'air propre ou légèrement chargé dans les locaux techniques et process
Avantages
• Rendement énergétique élevé grâce à la combinaison de la turbine ZAbluefin et du moteur ZAmotpremium IE3
• Mesure intégrée du débit d'air grâce à la buse d'entrée avec dispositif de mesure
• Large plage de puissances disponibles de 1.10 kW à 5.50 kW pour s'adapter aux besoins des installations
• Protection renforcée du moteur avec résistance PTC et degré de protection IP55 pour une grande fiabilité
• Conformité à la directive ErP 2015 avec marges prévues pour les futurs niveaux d'exigence
Conception
• Turbine centrifuge à haut rendement en tôle brillante avec revêtement par poudre RAL 5002
• Buse d'entrée profilée intégrant un dispositif de mesure pour le contrôle du débit d'air
• Moteur asynchrone triphasé ZAmotpremium IE3 avec protection PTC et classe thermique 155
• Indice de protection mécanique et électrique IP55 adapté aux environnements exigeants
• Conformité CE et UKCA pour une intégration dans des installations européennes et britanniques
Caractéristiques techniques
• Tension nominale : 400 V
• Fréquence nominale : 50 Hz
• Plage de puissance nominale : 1.10-5.50 kW
• Température minimale du fluide : -20 °C
• Température maximale du fluide à vitesse maximum : 40 °C
• Degré de protection : IP55
• Classe thermique : 155
• Rendement moteur typique : 84.1-89.2 %
• Courant nominal selon version : 2.40-9.90 A
• Vitesse nominale selon version : 1440-2950 tr/min
• Vitesse maximale selon version : 1990-3340 tr/min
• Fréquence maximale selon version : 52-93 Hz
• Rendement de pointe aéraulique : 66.4-70.4 %
• Poids selon version : 38.00-69.00 kg
• Longueur totale T selon version : 570-720 mm
