Présentation

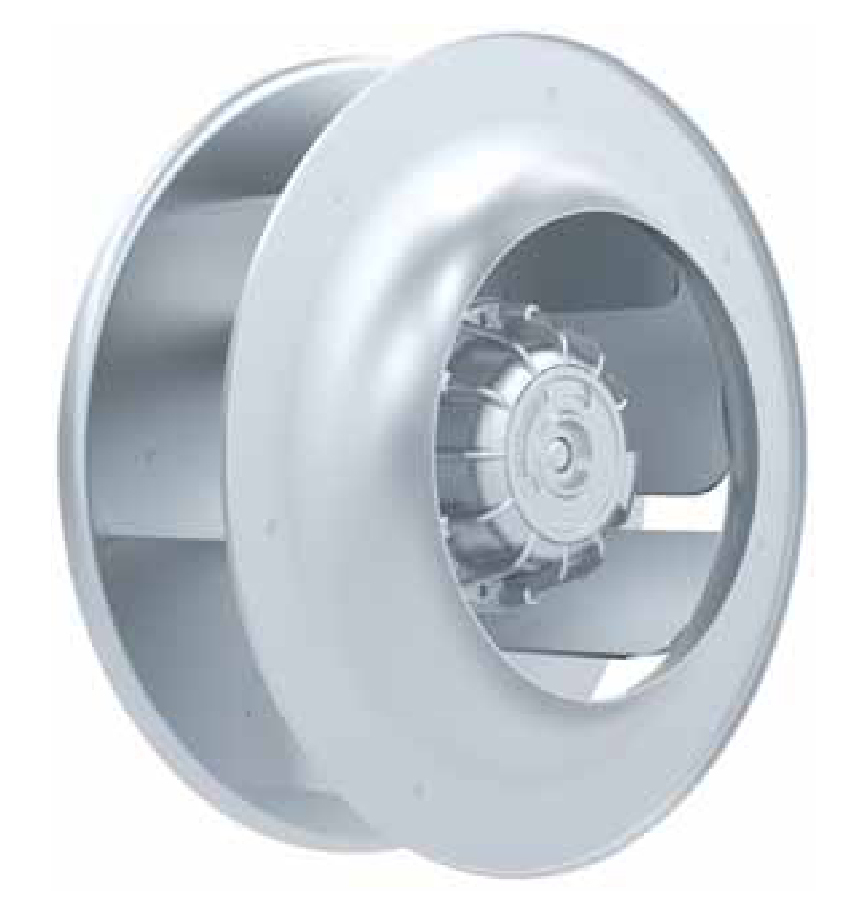

• Le ventilateur Ziehl-Abegg RH35C-4DK.4F.1R est conçu pour la ventilation d'air en courant triphasé avec technologie asynchrone à quatre pôles
• Équipé d'un moteur en aluminium avec protection thermique intégrée, il assure un fonctionnement fiable en service continu
• Ce modèle à roue libre en aluminium non peint offre un excellent compromis entre puissance absorbée et niveau sonore
• Sa conception permet une installation en position horizontale avec aspiration par le haut ou par le bas selon les configurations H/Vu ou H/Vo
• Le système est prévu pour fonctionner dans une plage étendue de températures ambiantes allant de -40 °C à 60 °C selon les conditions d'exploitation
Applications
• Ventilation d'extraction dans les unités de traitement d'air et caissons de ventilation
• Reprise d'air dans les installations de chauffage, ventilation et climatisation pour bâtiments tertiaires et industriels
• Intégration dans des équipements de réfrigération ou de climatisation nécessitant un ventilateur à roue libre triphasé
Avantages
• Plage de tensions d'alimentation étendue de 230 V à 460 V pour une grande flexibilité d'installation
• Fonctionnement possible à 50 Hz et 60 Hz permettant une utilisation internationale du même ventilateur
• Niveau de protection IP54 offrant une bonne résistance à la poussière et aux projections d'eau
• Classe thermique THCL155 garantissant une bonne tenue aux échauffements du moteur
• Niveau de puissance acoustique maîtrisé avec un niveau de bruit de 66 dB(A) à 320 W
Conception
• Roue libre en aluminium non peint optimisée pour un fonctionnement aéraulique efficace
• Moteur asynchrone triphasé en aluminium avec une couche de peinture gris galet RAL 7032
• Câble d'alimentation latéral de 105 cm pour faciliter le raccordement électrique
• Montage prévu en position horizontale avec différentes orientations d'aspiration H/Vu ou H/Vo
Caractéristiques techniques
• Technologie moteur : courant alternatif triphasé 4 pôles
• Tension nominale : 230 à 460 V
• Fréquence nominale : 50 à 60 Hz
• Puissance électrique d'entrée nominale : 320 W
• Puissance électrique d'entrée maximale relevée : 500 W
• Courant nominal : 1,55 A
• Vitesse de rotation nominale : 1710 min-1
• Vitesse de rotation minimale relevée : 1320 min-1
• Vitesse de rotation maximale relevée : 1770 min-1
• Courant de démarrage maximal : 8,50 A
• Augmentation de courant admissible : 30 %
• Température ambiante minimale admissible : -40 °C
• Température ambiante maximale admissible : 60 °C
• Degré de protection : IP54
• Poids : 9,00 kg
• Niveau de puissance acoustique côté aspiration : 78 dB(A)
