Présentation

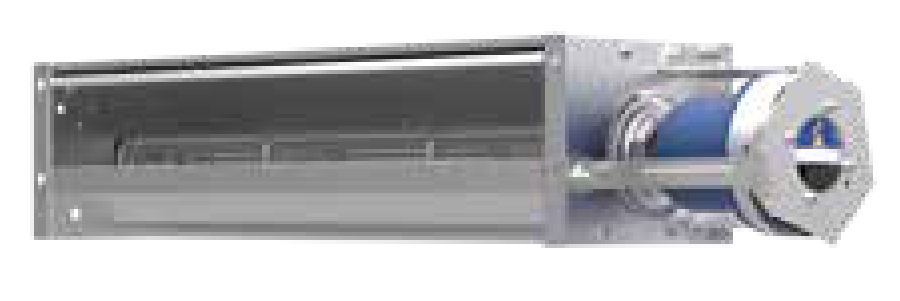

• Le ventilateur tangentiel Ziehl-Abegg QK10A est conçu pour la ventilation d'air dans des installations compactes nécessitant un flux d'air uniforme sur toute la longueur
• Équipé d'un moteur à technologie électronique commutée, il offre un rendement élevé et une consommation d'énergie réduite pour les applications de ventilation continue
• Ce modèle fonctionne sur courant monophasé 200-240 V avec fréquence de 50 à 60 Hz, ce qui permet une intégration simple dans la majorité des réseaux électriques
• Sa conception robuste avec roue en aluminium et plaques latérales en acier galvanisé garantit une longue durée de vie même en fonctionnement intensif
• Le système de gestion active de la température intégré assure une protection efficace du moteur et une fiabilité accrue en conditions de service exigeantes
Applications
• Ventilation d'air dans les unités de climatisation compactes et consoles murales
• Distribution d'air dans les armoires et coffrets de climatisation industrielle
• Refroidissement par air des équipements électroniques et armoires électriques
• Ventilation d'extraction ou de soufflage dans les appareils de chauffage et de traitement d'air
• Utilisation dans les unités de ventilation nécessitant un flux d'air linéaire le long d'un échangeur
Avantages
• Rendement élevé grâce au moteur à technologie électronique commutée réduisant la consommation électrique
• Large plage de température de service de -20 °C à 70 °C permettant l'utilisation dans de nombreuses applications de traitement d'air
• Niveau de protection IP54 assurant une bonne résistance à la poussière et aux projections d'eau
• Gestion thermique active intégrée augmentant la sécurité de fonctionnement et la durée de vie du moteur
• Construction en aluminium et acier galvanisé offrant une excellente stabilité mécanique et une bonne résistance à la corrosion
Conception
• Roue de ventilateur tangentiel en aluminium offrant une répartition uniforme du flux d'air
• Carter non peint avec profil de carter en aluminium et déflecteur d'air à 180° pour l'optimisation du débit
• Plaques latérales en acier galvanisé assurant la rigidité de l'ensemble et la fixation dans l'unité
• Raccordement électrique par câble de connexion pour une installation rapide
• Conception conforme aux certifications CE et UL garantissant la conformité aux principales normes internationales
Caractéristiques techniques
• Tension nominale : 200-240 V
• Fréquence nominale : 50-60 Hz
• Plage de courant nominal : 0.20-1.40 A
• Puissance d'entrée nominale : 20-130 W
• Vitesse de rotation nominale : 820-1620 min-1
• Température ambiante minimale : -20 °C
• Température ambiante maximale à la vitesse maximale : 70 °C
• Classe thermique : THCL155
• Degré de protection : IP54
• Niveau de puissance acoustique côté aspiration : 44-70 dB(A)
• Poids suivant versions : 4.30-8.30 kg
