Présentation

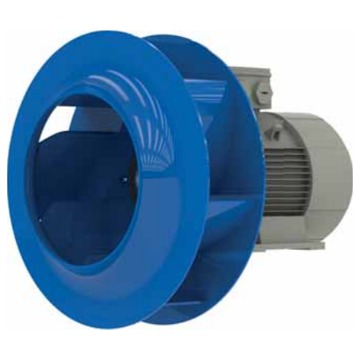

• Le ventilateur Ziehl-Abegg ZArail RH45W..1R est conçu pour la ventilation et l'extraction d'air dans des installations industrielles exigeantes
• Équipé d'un moteur standard deux vitesses 4-2 pôles, il assure un fonctionnement fiable sur une large plage de vitesses
• Ce modèle intègre une roue en tôle brillante thermolaquée bleu outremer pour garantir une bonne résistance mécanique et une longue durée de vie
• Sa conception avec bague d'entrée fournie séparément permet une intégration flexible dans les caissons ou conduits existants
• Le système est adapté aux ambiances contraignantes grâce à une classe thermique élevée et à un indice de protection IP55
Applications
• Ventilation d'extraction d'air dans les installations et process industriels
• Mise en surpression ou en dépression de réseaux de gaines dans les bâtiments tertiaires
• Refroidissement d'équipements et de locaux techniques dans les environnements sévères
Avantages
• Fonctionnement sécurisé grâce à un indice de protection IP55 adapté aux environnements poussiéreux ou humides
• Souplesse d'utilisation avec un moteur à deux vitesses offrant deux niveaux de puissance et de débit
• Roue en tôle thermolaquée garantissant une bonne résistance à la corrosion et à l'usure
Conception
• Conception mécanique de type RH4 avec moteur positionné en montage IMB3
• Position de montage horizontale permettant une installation aisée sur châssis ou rail
• Classe thermique THCL155 autorisant un fonctionnement à des températures ambiantes élevées
Caractéristiques techniques
• Fréquence nominale : 50 Hz
• Tension nominale : 400 V
• Nombre de pôles moteur : 4-2 pôles
• Puissance moteur 50 Hz : 2.50/8.90 kW
• Courant nominal 50 Hz : 4.90/17.60 A
• Vitesse de rotation 50 Hz : 1450/2890 min-1
• Poids version 50 Hz : 115.00 kg
• Fréquence nominale version haute : 60 Hz
• Tension nominale version haute : 460 V
• Puissance moteur 60 Hz : 4.00/15.00 kW
• Courant nominal 60 Hz : 7.30/24.60 A
• Vitesse de rotation 60 Hz : 1750/3500 min-1
• Poids version 60 Hz : 143.00 kg
• Température ambiante min permise : -30 °C
• Température ambiante max permise : 60 °C
• Indice de protection : IP55
