Présentation

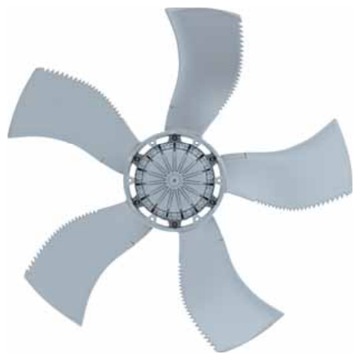

• Le ventilateur Ziehl-Abegg FE2owlet FN100-SD est conçu pour le refroidissement d'huile de transformateur et l'extraction d'air à fort débit
• Équipé d'un moteur asynchrone pour courant triphasé avec 6-6 pôles, il offre une grande robustesse pour un fonctionnement continu
• Ce modèle est dimensionné pour fournir des débits d'air élevés avec une efficacité énergétique optimisée selon la directive ErP 2015
• Sa conception avec 5 pales en aluminium peint et rotor aluminium assure une bonne résistance à la corrosion et une longévité accrue
• Le système est protégé par un degré de protection IP54 et dispose d'un contact thermique intégré pour la protection moteur
Applications
• Refroidissement d'huile dans les transformateurs de puissance
• Ventilation d'extraction pour installations industrielles nécessitant de forts débits d'air
• Refroidissement d'équipements électriques et électroniques en environnements exigeants
• Ventilation de locaux techniques avec fonctionnement en service continu
• Intégration dans des systèmes de refroidissement d'air pour applications d'énergie
Avantages
• Efficacité énergétique élevée avec un rendement de pointe de 36,8 % conforme à la directive ErP 2015
• Large plage de tensions d'alimentation triphasée 3 x 400 V ou 3 x 460 V pour une adaptation aisée aux réseaux
• Fonctionnement en service continu S1 avec démarrages occasionnels même à très basse température ambiante
• Protection moteur intégrée par contact thermique et degré de protection IP54 pour une meilleure fiabilité
• Construction robuste en aluminium peint RAL 9006 offrant une bonne résistance mécanique et à la corrosion
Conception
• Moteur à courant alternatif 6-6 pôles pour alimentation triphasée
• Boîte à bornes de raccordement électrique pour une installation facilitée
• Roue à 5 pales en aluminium avec peinture bi-couche RAL 9006
• Rotor en aluminium avec peinture bi-couche RAL 9006 assortie aux pales
• Grille de protection côté aspiration ou des deux côtés selon la version de conception L
Caractéristiques techniques
• Tension nominale : 3 x 400 V ou 3 x 460 V
• Fréquence nominale : 50 Hz ou 60 Hz
• Puissance d'entrée nominale : 2,70 à 4,10 kW
• Courant nominal : 2,80 à 6,50 A
• Vitesse nominale : 590 à 930 min-1
• Débit d'air à pression de sortie 0 Pa : 7,7 à 11,4 m3/s
• Classe thermique : THCL155
• Température ambiante minimale permise : -40 °C
• Température ambiante maximale permise : 70 °C
• Nombre de pales : 5 unités
• Degré de protection : IP54
• Rendement de pointe : 36,8 %
• Rendement ErP réel : 40,5 %
• Poids version grille aspiration : 87,20 kg
• Poids version grille deux côtés : 92,00 kg
