Présentation

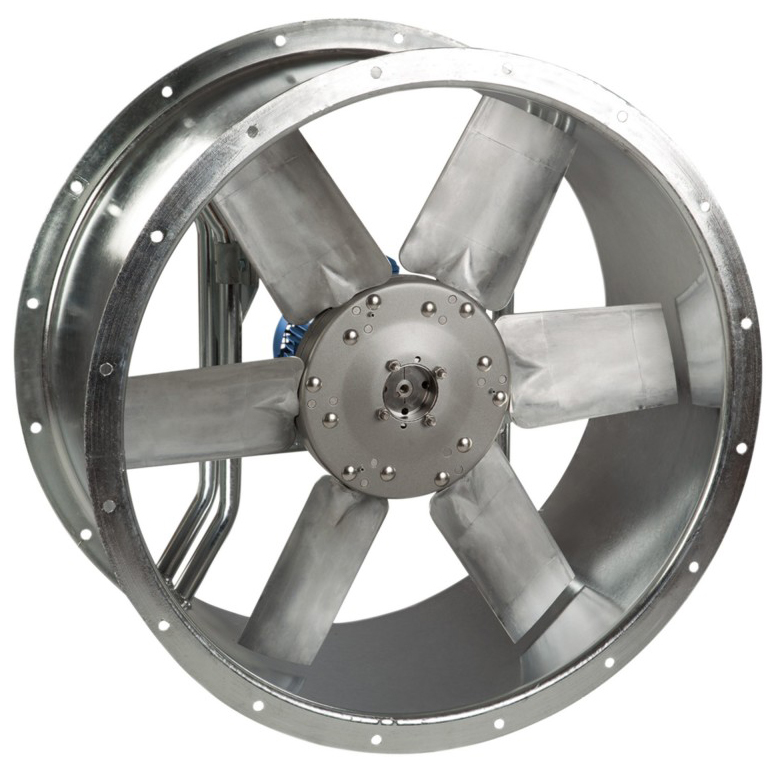

• Le ventilateur tubulaire axial Vim TGT est conçu pour la ventilation et la mise en pression de locaux industriels et tertiaires avec une large plage de débit et de pression
• Équipée d'une virole courte ou longue et d'une hélice à pales orientables, cette gamme permet un réglage précis du débit d'air et de la pression en fonction des besoins du système de ventilation
• Ce modèle accepte des températures d'air de -20 C à +40 C, ce qui le rend adapté à de nombreuses installations de pompage d'air et de contrôle de fumées
• Sa conception robuste en tôle d'acier galvanisée offre une excellente résistance mécanique et une bonne étanchéité du circuit d'air, même en fonctionnement continu
• Le système roue-moteur en accouplement direct garantit un fonctionnement fiable, avec une hydraulique d'air optimisée pour l'aspiration et le refoulement dans les réseaux de gaines
Applications
• Ventilation de locaux tertiaires et industriels avec contrôle de débit d'air
• Mise en pression de sas ou d'escaliers pour mise à l'abri des fumées d'incendie par surpression
• Introduction d'air neuf dans les parcs de stationnement couverts pour désenfumage et renouvellement d'air
• Extraction ou insufflation d'air dans des ateliers fonctionnant entre -20 C et +40 C
• Installation sur réseaux de gaines circulaires nécessitant une large plage de pression et de débit
Avantages
• Large plage de débits et de pressions pour s'adapter à de nombreuses configurations de ventilation
• Construction robuste en tôle d'acier galvanisée pour une excellente tenue mécanique et une durée de vie prolongée
• Réglage précis du débit et de la pression grâce aux pales à angle de calage variable à l'arrêt
• Maintenance simplifiée avec accès par trappe de visite sur les versions à virole longue
• Compatibilité étendue avec accessoires de ventilation tels que grilles, brides, manchettes souples, silencieux et clapets antiretour
Conception
• Virole en tôle d'acier repoussée traitée par galvanisation à chaud pour résistance à la corrosion
• Hélice de 3, 5, 6, 7 ou 9 pales avec angle d'inclinaison réglable à l'arrêt pour ajuster débit et pression
• Motorisation asynchrone triphasée en accouplement direct avec l'hélice pour un rendement élevé
• Moteur à pattes B3 avec indice de protection IP55 et isolation classe F pour fonctionnement intensif
• Possibilité de version ATEX selon la gamme « Ventilateurs pour atmosphères explosives - ATEX » pour environnements à risques
• Deux types de viroles disponibles, courte ou longue, la virole longue étant équipée d'une trappe de visite et d'un presse étoupe
• Gamme dimensionnelle couvrant 10 tailles de diamètre nominal de 400 a 1250 mm pour une large couverture de besoins aérauliques
Caractéristiques techniques
• Type : ventilateur tubulaire axial à accouplement direct
• Débit : 3000-130000 m3/h
• Température max : 40 C
• Température min : -20 C
• Motorisation : moteur asynchrone triphasé 230/400 V ou 400 V 50 Hz
• Puissance : jusqu'à 1,5 kW et au-delà selon version
• Vitesse : 2, 4 ou 6 pôles selon configuration
• Protection : IP55
• Isolation : classe F
• Construction : virole courte ou virole longue avec trappe de visite et presse étoupe
• Hélice : 3, 5, 6, 7 ou 9 pales à angle de calage variable
• Matériaux : tôle d'acier galvanisée pour la virole et pales en alliage adapté à l'aéraulique
