Présentation

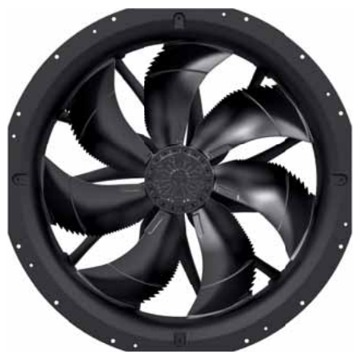

• Le ventilateur Ziehl-Abegg ZN080-SDL.6N.V7P5 est conçu pour le refroidissement d'huile de transformateur et le refroidissement de transformateurs de puissance
• Équipé d'une hélice FE2owlet et d'un diffuseur ZAplus, il assure un débit d'air élevé avec une efficacité énergétique optimisée
• Ce modèle pour courant triphasé à 6-6 pôles fonctionne sur des alimentations 3-400 V ou 3-460 V avec des fréquences de 50 Hz ou 60 Hz
• Sa conception robuste avec boîtier de raccordement et grille de protection côté aspiration ou des deux côtés permet une intégration fiable sur les radiateurs de transformateur
• Le système est conçu pour un fonctionnement en continu dans des environnements industriels avec des températures ambiantes jusqu'à 65 °C selon la version
Applications
• Refroidissement d'huile de transformateurs de puissance en poste de transformation
• Ventilation de radiateurs de transformateurs immergés dans l'huile en environnements industriels
• Refroidissement d'appareillages électriques lourds nécessitant un débit d'air élevé et constant
• Modernisation ou remplacement de systèmes de ventilation existants sur transformateurs à huile
• Applications de refroidissement forcé pour équipements électriques extérieurs soumis à de fortes contraintes climatiques
Avantages
• Rendement énergétique élevé avec une efficacité jusqu'à 44,4 % selon ErP 2015
• Large plage de fonctionnement grâce à la compatibilité 400 V et 460 V en 50 Hz et 60 Hz
• Fonctionnement fiable en continu grâce à la classe thermique THCL155 et à la protection thermique intégrée du moteur
• Flexibilité d'installation avec grille de protection côté aspiration ou grille de protection des deux côtés et diffuseur ZAplus montable des deux côtés
• Maintenance facilitée par le bornier dans un boîtier de raccordement et par la conception robuste en aluminium peint
Conception
• Technologie moteur asynchrone pour courant alternatif triphasé avec couplage étoile-triangle
• Hélice à 7 pales en aluminium avec peinture deux couches couleur RAL 9005 noir de jais
• Rotor en aluminium peint en deux couches RAL 9005 pour une résistance accrue à la corrosion
• Indice de protection IP54 garantissant une bonne protection contre la poussière et les projections d'eau
• Boîtier de raccordement intégré pour la connexion électrique et l'accès aux contacts thermiques de protection moteur
Caractéristiques techniques
• Tension nominale : 3-400 V triangle ou étoile
• Tension nominale alternative : 3-460 V triangle ou étoile
• Fréquence nominale : 50 Hz ou 60 Hz
• Puissance d'entrée nominale : 1,65 kW à 2,40 kW
• Courant nominal : 1,60 A à 4,20 A
• Vitesse nominale : 510 min-1 à 870 min-1
• Vitesse à pression 0 Pa : 510 min-1 à 940 min-1
• Débit d'air à pression 0 Pa : 4,1 m3/s à 6,7 m3/s
• Puissance d'entrée à pression 0 Pa : 740 W à 2100 W
• Courant de démarrage : 2,6 A à 10 A
• Température ambiante minimum : -40 °C
• Température ambiante maximum : 40 °C à 65 °C
• Classe thermique moteur : THCL155
• Indice de protection : IP54
• Nombre de pales : 7 pales
• Niveau de puissance acoustique côté aspiration : 66 dB(A) à 85 dB(A)
• Poids : 42,80 kg à 44,20 kg
• Rendement énergétique ErP : 39,4 % à 44,4 %
