Présentation

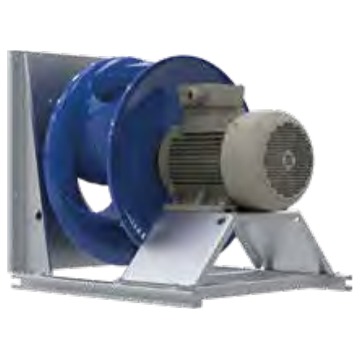

• Le ventilateur Ziehl-Abegg ZAbluefin ER25I ZAmotpremium IE3 est conçu pour la mise en pression et l'extraction d'air dans les centrales de traitement d'air et les unités de ventilation
• Équipé d'une roue centrifuge haute performance en tôle d'acier peinte, il offre un rendement énergétique optimisé pour les installations tertiaires et industrielles
• Ce modèle intègre une buse d'entrée avec dispositif de mesure du débit d'air permettant un contrôle précis du fonctionnement aéraulique
• Sa conception en plug fan facilite l'intégration directe dans les gaines ou caissons sans volute, tout en limitant les pertes de charge
• Le moteur ZAmotpremium IE3 à haut rendement, associé à une protection IP55 et une classe thermique 155, garantit une grande fiabilité en service continu
Applications
• Ventilation d'extraction et d'insufflation d'air dans les centrales de traitement d'air
• Renouvellement d'air dans les bâtiments tertiaires, bureaux et centres commerciaux
• Ventilation de processus industriels nécessitant un débit d'air contrôlé
• Intégration dans des caissons de ventilation sur mesure en plug fan
• Modernisation et remplacement de ventilateurs dans des installations existantes pour amélioration énergétique
Avantages
• Rendement élevé du ventilateur grâce à la roue centrifuge optimisée ZAbluefin
• Moteur à haut rendement IE3 ZAmotpremium permettant une réduction de la consommation électrique
• Mesure intégrée du débit d'air via la buse d'entrée pour un pilotage précis de l'installation
• Large plage de vitesses jusqu'à 5340 tr/min autorisant une adaptation fine aux besoins aérauliques
• Construction robuste avec degré de protection IP55 et peinture poudre RAL 5002 assurant une longue durée de vie
Conception
• Roue centrifuge en tôle brillante revêtue par poudre, classe de résistance 1, couleur RAL 5002
• Buse d'entrée avec dispositif de mesure pour la mesure du débit d'air intégrée
• Configuration plug fan sans volute, destinée au montage horizontal dans les caissons
• Moteur triphasé ZAmotpremium IE3 équipé d'une protection par résistance PTC
• Indice de protection moteur IP55 et classe thermique 155 pour service intensif
Caractéristiques techniques
• Plage de puissance nominale : 0,75 à 2,20 kW
• Tension nominale : 3 400 V
• Fréquence nominale : 50 Hz
• Température minimale du fluide : -20 °C
• Température maximale du fluide : 40 °C
• Rendement moteur nominal : 80,7 à 85,9 %
• Courant nominal : 1,56 à 4,20 A
• Vitesse nominale : 2850 à 2910 tr/min
• Vitesse maximale : 3800 à 5340 tr/min
• Fréquence maximale admissible : 67 à 92 Hz
• Rendement aéraulique maximal : 60,9 à 64,8 %
• Poids selon version : 23,00 à 31,00 kg
• Longueur T : 460 mm
• Longueur T1 : 453 à 538 mm
• Hauteur T3 : 368 mm
• Hauteur T4 : 60 mm
