Présentation

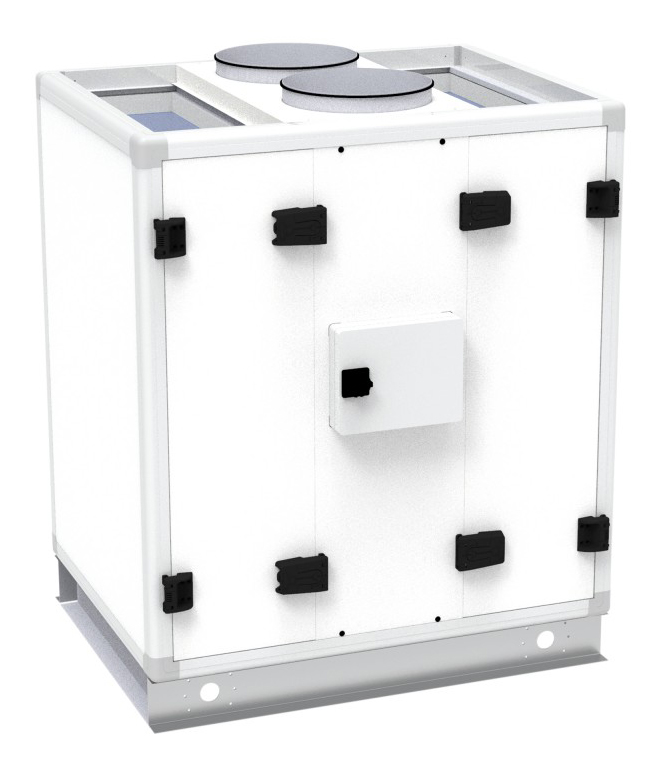

• La centrale double flux Vim CAD HR Global intègre un échangeur air/air à contre-courant pour la récupération d'énergie et le pompage d'air neuf et extrait
• Conçue pour le pompage, l'aspiration et le refoulement d'air avec un débit nominal de 400 à 6 200 m3/h, équipée d'un moteur ECM basse consommation
• Bypass 100% piloté pour free cooling et gestion antigel, régulation TAC4 prête à brancher avec communication Modbus RTU, KNX et module TCP/IP
• Filtration G4 en extraction et F7 en aspiration, construction double peau 50 mm avec isolation et châssis aluminium pour performances aérauliques et thermique
Applications
• Locaux tertiaires : bureaux, administrations et espaces de travail
• Établissements d'enseignement, écoles et universités
• Établissements de santé : cliniques et hôpitaux (ventilation contrôlée)
• Commerces, centres commerciaux et locaux techniques nécessitant récupération d'énergie
Avantages
• Haute efficacité thermique : récupération d'énergie jusqu'à 92% réduisant la consommation de chauffage
• Moteur ECM basse consommation pour diminuer la consommation électrique du ventilateur
• By-pass 100% et fonction free cooling pour optimiser la climatisation nocturne
• Régulation TAC4 intégrée avec options Modbus/KNX pour supervision et pilotage centralisé
Conception
• Caisson en profilé aluminium extrudé anodisé et panneau double peau 50 mm, isolation laine de roche (lambda 0,035 W/(m.k))
• Échangeur contre-courant en aluminium seawater resistant, température d'utilisation jusqu'à 80°C
• Ventilateurs double ouïe, portes d'accès charnières, bac de récupération condensats avec purge Ø 20 mm
• Bypass proportionnel piloté, livré avec 3 sondes montées/câblées et armoire de raccordement CB4 TAC4 précâblée
Caractéristiques techniques
• Tailles disponibles : 800 / 1200 / 2000 / 3000 / 4000 / 5000 / 6000
• Efficacité thermique échangeur : jusqu'à 92%
• Panneau : épaisseur 50 mm, isolation laine de roche Euroclasse A1
• Filtration : extraction G4, aspiration F7
• Motorisation : moteur ECM basse consommation, 230 V monophasé (selon modèle)
• By-pass : 100% à pilotage proportionnel pour free cooling et protection antigel
• Communication : Modbus RTU RS485, KNX TP, module TCP/IP avec webserver
• Batteries intégrées (options) : puissance batterie antigel/post-chauffage 3 kW à 18 kW selon modèle
• Tensions ventilateurs : 1x230 V pour 800-3000 ; 3x400 V+N pour 4000-6000
• Débit : 400 à 6 200 m3/h
