Présentation

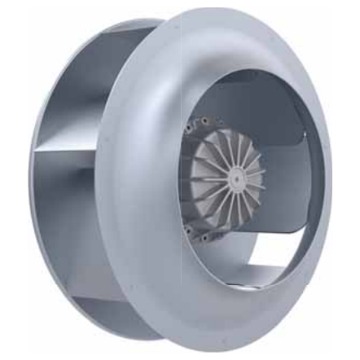

• Le ventilateur Ziehl-Abegg RH63N-4D est conçu pour la ventilation et le refroidissement dans les applications ferroviaires exigeantes
• Il est équipé d'un moteur asynchrone triphasé à 4 pôles fonctionnant en technologie courant alternatif
• Ce modèle assure un fonctionnement continu de type S1 avec démarrages occasionnels, même à basse température ambiante
• Sa conception robuste avec turbine en aluminium et moteur peint en gris galet garantit une longue durée de vie en environnement sévère
• Le système est fourni avec câble d'alimentation latéral et protection thermique intégrée pour une sécurité de fonctionnement accrue
Applications
• Ventilation et refroidissement des équipements dans les véhicules ferroviaires
• Extraction et insufflation d'air dans les compartiments techniques de trains et locomotives
• Refroidissement d'armoires électriques et de composants de traction en environnement ferroviaire
Avantages
• Fonctionnement fiable en continu grâce au moteur asynchrone triphasé adapté aux fortes contraintes
• Large plage de température ambiante permise, de -40 °C à 65 °C, pour une utilisation en climats extrêmes
• Protection moteur par contact thermique limitant les risques de surchauffe et de dommages électriques
Conception
• Turbine en aluminium non peinte assurant une bonne tenue mécanique et une masse optimisée
• Carter moteur en aluminium avec une couche de peinture gris galet RAL 7032 pour une protection anticorrosion
• Raccordement électrique par câble d'alimentation latéral d'une longueur de 105 cm facilitant l'intégration
Caractéristiques techniques
• Tension nominale : 230/400 V
• Fréquence nominale : 50 Hz
• Puissance absorbée nominale : 3.90 kW
• Courant nominal : 11.00/6.40 A
• Vitesse nominale : 1290 min-1
• Courant de démarrage : 46.00/26.00 A
• Augmentation de courant au démarrage : 10 %
• Classe thermique : 155
• Température ambiante minimale permise : -40 °C
• Température ambiante maximale permise : 65 °C
• Degré de protection : IP54
• Tension de fonctionnement typique : 400 V
• Courant à 400 V point ② : 6.40 A
• Puissance à 400 V point ② : 3900 W
• Niveau de puissance acoustique sur aspiration : 82 dB(A)
