Présentation

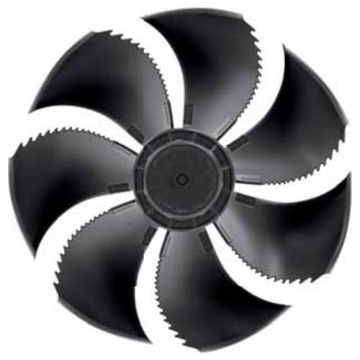

• Le ventilateur Ziehl-Abegg FE2owlet FN050-VD est conçu pour la ventilation dans les applications d'ingénierie ferroviaire exigeantes
• Équipé d'un moteur à courant alternatif triphasé 4-4 pôles, il offre un fonctionnement fiable sur une large plage de tensions et de fréquences
• Ce modèle assure un déplacement d'air efficace grâce à une roue à 7 pales en aluminium avec revêtement peinture noire
• Sa conception robuste avec protection moteur par contact thermique et indice de protection IP54 garantit une bonne tenue en environnement sévère
• Le système est adapté au fonctionnement en service continu S1 avec des températures ambiantes extrêmes de -40 °C à 70 °C sous conditions
Applications
• Ventilation et refroidissement dans les équipements ferroviaires
• Extraction d'air dans les compartiments techniques de matériels roulants
• Ventilation de coffrets électriques et d'armoires de commande en environnement ferroviaire
Avantages
• Large plage de tension et de fréquence permettant une intégration flexible dans différentes installations
• Fonctionnement en température ambiante élevée jusqu'à 70 °C pour les environnements sévères
• Protection moteur par contact thermique contribuant à la sécurité de fonctionnement
• Roue en aluminium avec double couche de peinture offrant une bonne résistance mécanique et à la corrosion
Conception
• Moteur à courant alternatif triphasé 4-4 pôles pour alimentation 50 Hz ou 60 Hz
• Roue à 7 pales en aluminium avec peinture noire en deux couches
• Boîtier moteur et rotor protégés par peinture noire en deux couches
• Indice de protection IP54 contre la poussière et les projections d'eau
• Câble d'alimentation latéral-diagonal d'environ 105 cm pour le raccordement électrique
Caractéristiques techniques
• Tension nominale : 3-400 V (triangle/étoile) ou 3-460 V (triangle/étoile)
• Fréquence nominale : 50 Hz ou 60 Hz
• Puissance d'entrée nominale : 0,77 kW / 0,49 kW / 1,10 kW / 0,60 kW / 1,20 kW / 0,70 kW
• Courant nominal : 1,70 A / 0,84 A / 1,90 A / 1,00 A / 2,00 A / 1,05 A
• Vitesse nominale : 1300 min-1 / 1025 min-1 / 1400 min-1 / 980 min-1 / 1480 min-1 / 1100 min-1
• Classe thermique : THCL155
• Température ambiante minimale admissible : -40 °C
• Température ambiante maximale admissible : 70 °C
• Nombre de pales : 7 unités
• Indice de protection : IP54
• Niveau de puissance acoustique côté aspiration : jusqu'à 79 dB(A)
• Poids : 11,20 kg
• Longueur du câble d'alimentation : 105 cm
