Présentation

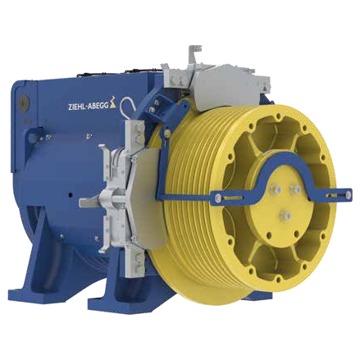

• La machine d'ascenseur Ziehl-Abegg ZAtop SM315 est conçue pour l'entraînement direct des ascenseurs rapides sans réducteur
• Équipée d'un moteur synchrone à aimants permanents en terres rares NdFeB, elle répond aux exigences de la Directive Ascenseurs 2014/33/UE
• Ce modèle assure un fonctionnement silencieux et efficace pour des vitesses allant jusqu'à 4 m/s
• Sa conception gearless réduit fortement les pertes mécaniques et simplifie la maintenance de l'installation d'ascenseur
• Le système intègre un frein de sécurité certifié ainsi qu'une surveillance de température pour une sécurité accrue
Applications
• Entraînement d'ascenseurs collectifs à grande capacité dans les immeubles de bureaux et centres commerciaux
• Modernisation des ascenseurs existants par remplacement de groupes moto-réducteurs par une machine gearless
• Installation sur des ascenseurs rapides de tours résidentielles et bâtiments de grande hauteur
Avantages
• Rendement élevé grâce au moteur synchrone à aimants permanents NdFeB limitant les pertes énergétiques
• Fonctionnement silencieux et sans à-coups adapté aux ascenseurs de confort haut de gamme
• Sécurité renforcée avec frein certifié conforme à la Directive Ascenseurs 2014/33/UE
• Large plage de couple nominal permettant d'entraîner des charges importantes jusqu'à 13000 kg d'effort d'essieu
• Flexibilité d'intégration grâce à de multiples options de ventilation, d'encodeur et de câblage moteur
Conception
• Moteur synchrone gearless à aimants permanents de terres rares NdFeB
• Isolation thermique de classe F avec surveillance continue de la température par capteur PT100-thermistor
• Frein de sécurité à circuits de freinage séparés, certifié comme composant de sécurité d'ascenseur
• Capteur de position absolu type EnDat en standard, avec options BiSS-C ou SSI
• Refroidissement par surface avec possibilité de ventilation forcée en option pour charges élevées
Caractéristiques techniques
• Couple nominal : 5000 Nm
• Charge d'essieu max : 13000 kg
• Vitesse nominale : 40 - 156 tr/min
• Puissance nominale : 20.9 - 81.7 kW
• Longueur totale L1 : 1315 mm
• Hauteur LH : 954 mm
• Profondeur L4 : 260 mm
• Longueur L6 : 1129 mm
• Largeur LB : 1108 mm
• Entraxe Q1 : 520 - 640 mm
• Dimension L3 : 230 mm
• Poids : 1884 - 1938 kg
• Vitesse d'ascenseur max : 4 m/s
• Diamètre poulie de traction exemple 1:1 : 640 mm
• Diamètre de câble exemple : 13 - 16 mm
