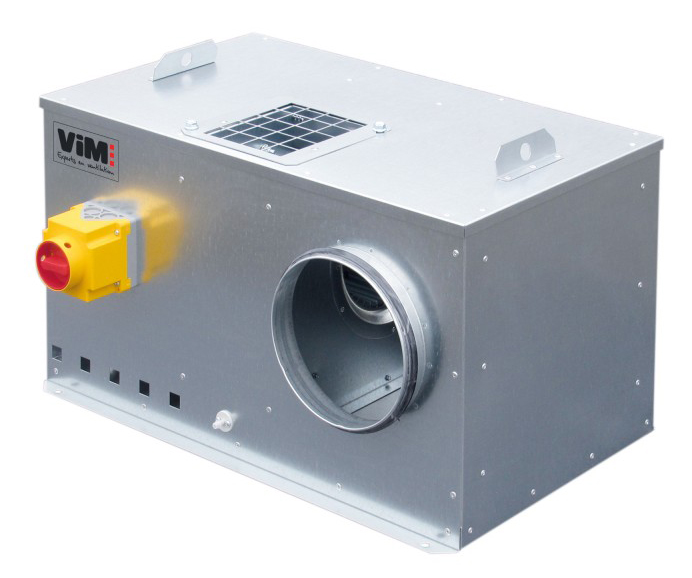

Caisson d'extraction d'air C4 non régulé
Vim JBHB ECOWATT MA

Présentation
• Le caisson d'extraction d'air Vim JBHB ECOWATT MA est conçu pour l évacuation mécanique contrôlée dans l habitat collectif et les locaux tertiaires avec des débits jusqu'à 2 700 m3/h
• Équipée d un moteur ECM basse consommation, l'unité garantit un pompage d'air performant avec un excellent contrôle de la vitesse et une réduction notable de la consommation énergétique
• Ce modèle produit assure une aspiration et un refoulement efficaces grâce à son ventilateur à action simple ouïe et à ses piquages avec joints d'étanchéité classe D, optimisant le système aéraulique
• Sa conception en tôle d'acier galvanisé avec déflecteur et mousse acoustique limite le niveau sonore et améliore la pression disponible dans les réseaux de ventilation
• Les composants comme l interrupteur de proximité INTZ et le dépressostat BDEZ pré-réglé simplifient le contrôle, la sécurité et l'exploitation quotidienne de l installation

Applications
• Extraction d'air en VMC d habitat collectif avec débit contrôlé jusqu'à 2 700 m3/h
• Reprise d'air en locaux tertiaires avec exigences de pression et de HMT élevées dans les réseaux de ventilation
• Ventilation mécanique contrôlée hygroréglable A et B selon avis technique CSTB pour systèmes d'aération centralisés
• Extraction d'air en caissons pour installations intérieures ou extérieures nécessitant une étanchéité renforcée
• Évacuation d'air dans les installations classées C4 agréées 400 C 1/2h pour désenfumage ponctuel et sécurité incendie

Avantages
• Réduction de consommation énergétique grâce au moteur ECM basse consommation et à la variation de vitesse optimisée
• Faible niveau sonore obtenu par l utilisation de mousse acoustique et d une grille de refoulement étudiée pour limiter les turbulences
• Construction robuste en tôle d'acier galvanisé Z275 pour une bonne résistance mécanique et une excellente tenue dans le temps
• Maintenance simplifiée avec accès direct à la roue par la grille de refoulement pour le nettoyage et les contrôles réguliers
• Fiabilité accrue grâce à la protection thermique électronique intégrée et à la compatibilité avec les commandes de vitesse déportées

Conception
• Caisson en tôle d'acier galvanisé Z275 équipé de pattes de levage pour une installation facilitée en intérieur ou extérieur
• Piquages de raccordement avec joints d'étanchéité classe D assurant une excellente étanchéité du circuit aéraulique
• Ventilateur simple ouïe à action avec accouplement direct pour un rendement hydraulique stable en aspiration et refoulement
• Configuration C coudée 90 C ou D double aspiration avec déflecteur et mousse acoustique pour adapter le système au réseau
• Motorisation ECM monophasée 230 V IP44 classe B ou F hors flux d'air avec protection thermique gérée par électronique
• Interrupteur de proximité INTZ cadenassable et dépressostat BDEZ pré-réglé à 80 Pa, montés et raccordés en usine pour simplifier le contrôle de pression

Caractéristiques techniques
• Alimentation : 230 V monophasée moteur ECM
• Puissance : 140-860 W selon modèle et configuration
• Intensité maxi : 1,2-3,9 A en fonction de la taille
• Protection : IP44 classe B ou F suivant exécution moteur
• Température max : 400 C 1/2h catégorie C4 selon agrément
• Étanchéité : joints de piquages classe D pour réseau aéraulique
• Matériaux : tôle d'acier galvanisé Z275 avec mousse acoustique intégrée
• Configurations : version coudée 90 C (C) ou double aspiration latérale (D)
• Tailles disponibles : 07, 12, 15, 21, 27 pour adapter le débit
• Accessoires : chapeau pare-pluie JBEZ, manchettes souples MSDE MSDZ, piquages plats PAPV
• Commande : potentiomètre interne ou commandes externes CVF REB ECOWATT
• Débit max : 2700 m3/h
