Présentation

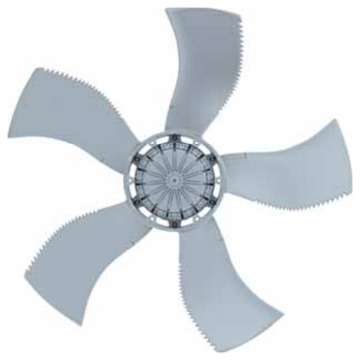

• Le ventilateur Ziehl-Abegg FE2owlet FN100-AD est conçu pour le refroidissement d'huile de transformateur et les applications de ventilation industrielles exigeantes
• Équipé d'un moteur asynchrone pour courant triphasé 8-8 pôles, il offre un fonctionnement fiable sur une large plage de tensions et de fréquences
• Ce modèle assure un débit d'air important avec une faible consommation d'énergie grâce à une technologie moteur optimisée
• Sa conception avec roue à cinq pales en aluminium et peinture double couche garantit une grande robustesse en environnement industriel
• Le système intègre une borne de raccordement électrique et une protection thermique moteur pour une mise en service sécurisée
Applications
• Refroidissement d'huile de transformateurs de puissance en poste électrique
• Ventilation d'extraction et de soufflage dans installations industrielles
• Refroidissement de machines et d'équipements électriques produisant de fortes charges thermiques
• Applications de ventilation pour locaux techniques et locaux de transformateurs
• Intégration dans systèmes de refroidissement d'air forcé pour équipements de puissance
Avantages
• Rendement énergétique optimisé avec une efficacité ErP 2015 atteignant 39,5 %
• Souplesse d'utilisation grâce à la compatibilité avec plusieurs tensions triphasées 400 V et 460 V
• Sécurité accrue avec protection thermique intégrée et indice de protection IP54
• Durabilité renforcée par l'utilisation d'aluminium peint en double couche RAL 9006 pour les pales et le rotor
• Adaptation facile aux systèmes de régulation grâce à la compatibilité avec variateurs de fréquence et régulateurs de tension électroniques
Conception
• Moteur asynchrone pour courant triphasé avec couplage triangle étoile et 8-8 pôles
• Roue à cinq pales en aluminium avec peinture double couche RAL 9006 pour résistance à la corrosion
• Boîtier de raccordement électrique par boîte à bornes pour un câblage aisé
• Indice de protection IP54 assurant une bonne protection contre la poussière et les projections d'eau
• Conception conforme aux exigences ErP 2015 et marquage CE pour les applications de ventilation
Caractéristiques techniques
• Tension nominale : 3x400 V ou 3x460 V
• Fréquence nominale : 50 Hz ou 60 Hz
• Puissance absorbée nominale : 1,40 kW à 2,10 kW
• Courant nominal : 1,65 A à 3,80 A
• Vitesse de rotation nominale : 470 min-1 à 750 min-1
• Vitesse à pression statique 0 Pa : 470 min-1 à 790 min-1
• Puissance moteur à pression 0 Pa : 720 W à 2100 W
• Débit d'air à pression 0 Pa : 6,2 m3/s à 9,1 m3/s
• Courant de démarrage : 3,0 A à 12,0 A
• Classe thermique : THCL155 155
• Température ambiante minimale admissible : -40 °C
• Température ambiante maximale admissible : 70 °C
• Efficacité énergétique ErP : 39,5 %
• Niveau de puissance acoustique côté aspiration : 69 dB(A) à 84 dB(A)
• Masse : 80,70 kg à 85,50 kg
