Présentation

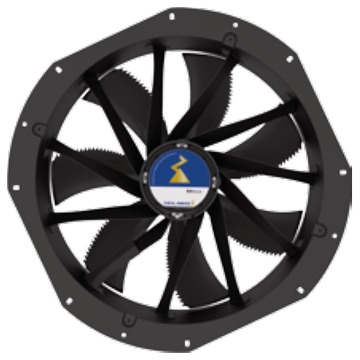

• Le ventilateur Ziehl-Abegg ZN071-ZI_DG_7P3 est conçu pour le refroidissement d'huile de transformateur et les applications de ventilation industrielle exigeantes
• Équipé d'une technologie moteur à commutation électronique, il offre une régulation précise de la vitesse et une consommation d'énergie optimisée
• Ce modèle intègre un caisson aérodynamique ZAplus avec grille de protection côté aspiration ou des deux côtés selon la configuration choisie
• Sa conception haute performance avec 7 pales en matériau composite assure un débit d'air élevé et un niveau sonore maîtrisé
• Le système de gestion active de la température intégré protège le moteur et garantit une grande fiabilité de fonctionnement
Applications
• Refroidissement d'huile de transformateur de puissance dans les postes électriques
• Ventilation d'extraction et de soufflage pour installations industrielles soumises à des contraintes thermiques élevées
• Refroidissement d'équipements électriques et électroniques nécessitant un flux d'air constant
Avantages
• Rendement énergétique élevé grâce à la technologie moteur à commutation électronique et à une efficacité de 54,5 %
• Plage de température ambiante étendue de -35 °C à 50 °C pour une utilisation en environnements difficiles
• Gestion active de la température moteur intégrée améliorant la sécurité et la durée de vie de l'installation
Conception
• Rotor en acier avec peinture bi-couche RAL 5002 assurant une protection mécanique et anticorrosion
• Pales au nombre de 7 en matériau composite haute performance, non revêtues et de couleur noire
• Boîtier ZAplus montable des deux côtés avec grille de protection côté aspiration ou des deux côtés selon la version
Caractéristiques techniques
• Diamètre nominal : 710 mm
• Tension nominale : 380-480 V
• Fréquence nominale : 50-60 Hz
• Puissance moteur nominale : 840 W
• Courant nominal : 1,45-1,15 A
• Vitesse nominale : 960 tr/min
• Débit d'air à pression nulle : 4,3 m3/s
• Puissance absorbée à pression nulle : 580 W
• Classe thermique : 155 °C
• Température ambiante minimale : -35 °C
• Température ambiante maximale : 50 °C
• Degré de protection : IP54
• Nombre de pales : 7
• Niveau de puissance acoustique à 960 tr/min : 82 dB(A)
• Rendement énergétique : 54,5 %
