Présentation

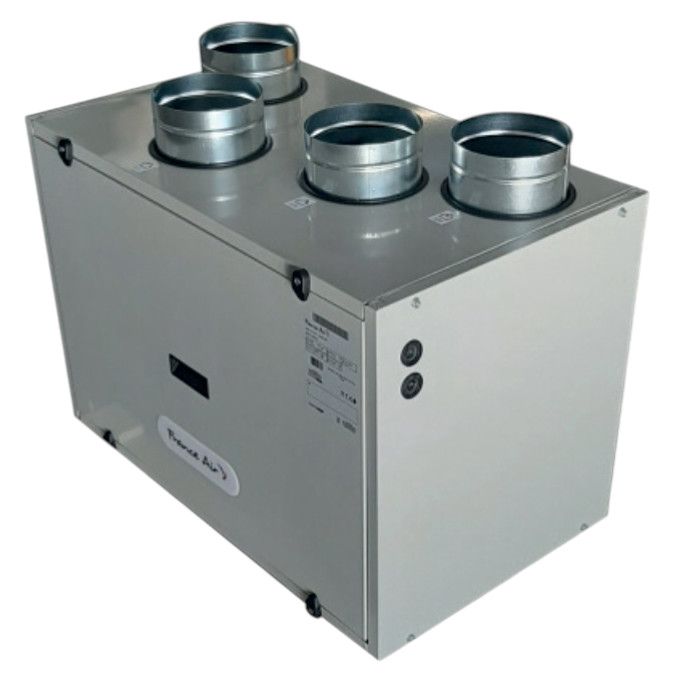

• La centrale de traitement d'air France Air XEVO 90 ECM est conçue pour la récupération d'énergie haute efficacité sur les installations de ventilation de confort
• Elle est équipée d'un échangeur contre-flux en aluminium certifié Eurovent assurant un rendement de récupération jusqu'à 90 %
• Ce modèle intègre des moteurs à commutation électronique basse consommation pour optimiser les débits d'air et limiter la consommation électrique
• Sa conception double peau isolée avec laine minérale garantit un bon confort acoustique et thermique dans les locaux desservis
• Le système de régulation avec télécommande Flex permet une programmation avancée, la modulation des débits et la gestion des fonctions free cooling et antigel
Applications
• Ventilation de confort avec récupération d'énergie dans les petits établissements recevant du public comme les agences bancaires
• Renouvellement d'air hygiénique dans les cabinets médicaux et les commerces de proximité
• Traitement d'air double flux avec filtration pour les petits bureaux tertiaires
• Installations intérieures au sol ou murales nécessitant une unité compacte et performante
• Systèmes de ventilation monozone ou multizone pilotés par supervision de bâtiment
Avantages
• Assure un confort thermique élevé grâce à un air préchauffé et filtré en continu
• Permet des économies de chauffage importantes grâce à une récupération d'énergie à haut rendement de 90 %
• Facilite les opérations de montage et d'entretien grâce à une construction compacte et un accès aisé aux composants
• Automatise le fonctionnement avec une régulation intégrant free cooling, protection antigel et programmation horaire jusqu'à 8 événements par jour
• Garantit la conformité réglementaire avec les exigences européennes UE 1253 / 2014 pour les unités de ventilation
Conception
• Panneaux double peau isolés par 20 mm de laine minérale de densité 80 kg/m3 pour limiter les pertes thermiques
• Enveloppe en acier galvanisé peint teinte RAL 9002 pour une bonne résistance mécanique et une intégration esthétique
• Échangeur de chaleur contre-flux en aluminium de marque ERI avec by-pass tout ou rien pour les fonctions free cooling et antigel
• Filtration en soufflage par filtre ISO ePM1 50 % classe F7 et en reprise par filtre ISO ePM10 50 % classe M5 fournis d'origine
• Ventilateurs à moteur à commutation électronique monophasé 230 V avec indice de protection IP44 et classe d'isolation B pour une longue durée de vie
Caractéristiques techniques
• Rendement de récupération d'énergie : 90 %
• Épaisseur d'isolation des panneaux : 20 mm
• Densité de la laine minérale : 80 kg/m3
• Puissance moteur ventilateur : 125 W
• Tension alimentation moteur ventilateur : 230 V
• Fréquence alimentation moteur ventilateur : 50 Hz
• Intensité moteur ventilateur : 1 A
• Indice de protection moteur : IP44
• Longueur câble télécommande : 13 m
• Indice de protection télécommande : IP20
• Plage de température ambiante de la télécommande : 10 à 30 °C
• Puissance électrique totale : 260 W
• Intensité électrique totale : 1,9 A
• Poids de l'unité : 65 kg
• Dimensions filtres soufflage et reprise : 429 x 150 x 25 mm
• Nombre maximum d'événements programmables par jour : 8
• Durée maximum du mode Boost : 255 min
