Présentation

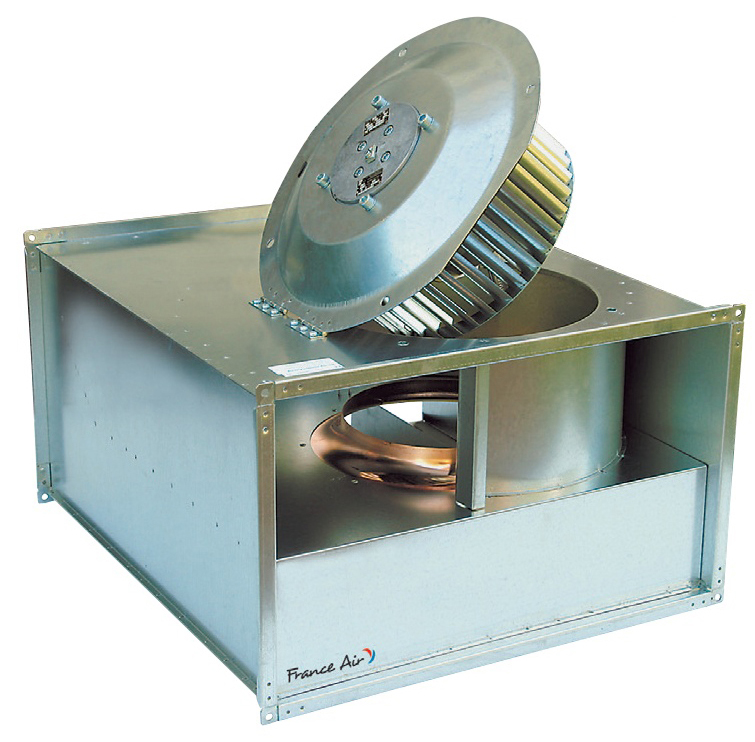

• Le caisson de ventilation France Air RECTIL'AIR ATEX est conçu pour l'extraction et le transfert d'air en atmosphère explosive dans les installations industrielles
• Équipé d'une turbine centrifuge à action et d'un moteur triphasé adapté aux zones ATEX, il assure un fonctionnement sûr et fiable
• Ce modèle compact propose cinq tailles de caissons permettant de couvrir des débits d'air jusqu'à 4 800 m3/h
• Sa conception à raccordement rectangulaire facilite l'intégration en gaine et le raccordement intérieur des réseaux
• Le système de protection thermique intégrée et le marquage CE II2G garantissent la conformité à la directive européenne ATEX 2014/34/UE
Applications
• Extraction d'air non poussiéreux dans des locaux industriels en atmosphère explosive
• Transfert d'air dans des réseaux de gaines intérieures nécessitant un matériel certifié ATEX
• Ventilation de bâtiments de surface classés groupe II en zone 1 ou zone 2
• Renouvellement d'air dans des ateliers où la température de l'air varie de -20°C à +40°C
• Évacuation d'air depuis des zones à risque gaz catégorie 2G ou 3G
Avantages
• La conception compacte permet une installation aisée dans des locaux techniques exigus
• Une large plage de débits jusqu'à 4 800 m3/h couvre de nombreuses configurations de ventilation industrielle
• Le raccordement électrique simple réduit le temps de mise en service et de maintenance
• L'utilisation en atmosphère explosive ATEX zones 1 et 2 sécurise les installations à risque gaz
• La conformité à la directive européenne ATEX 2014/34/UE assure un haut niveau de sécurité réglementaire
Conception
• Enveloppe en acier galvanisé assurant une bonne résistance mécanique et à la corrosion
• Virole d'aspiration en cuivre pour une meilleure sécurité en atmosphère explosive
• Turbine à action en acier galvanisé dimensionnée pour les débits industriels
• Motorisation classe F, indice de protection IP44, alimentation 400 V triphasé 50 Hz
• Protection thermique intégrée au moteur et certification CE II2G IIB T3 sans utilisation en variation de fréquence
Caractéristiques techniques
• Nombre de tailles de caissons : 5 unités
• Débit max 500 x 250 : 1800 m3/h
• Débit max 500 x 300 : 2500 m3/h
• Débit max 600 x 300 : 3600 m3/h
• Débit max 600 x 350 : 4300 m3/h
• Débit max 700 x 400 : 4800 m3/h
• Température de fonctionnement : -20°C à +40°C
• Classement ATEX : II 2 G
• Tension d'alimentation : 400 V
• Fréquence d'alimentation : 50 Hz
• Indice de protection moteur : IP44
• Puissance absorbée modèle 500 x 250 : 0,514 kW
• Puissance absorbée modèle 500 x 300 : 0,900 kW
• Puissance absorbée modèle 600 x 300 : 1,590 kW
• Puissance absorbée modèle 600 x 350 : 2,440 kW
• Puissance absorbée modèle 700 x 400 : 1,670 kW
• Vitesse max modèle 500 x 250 : 1260 tr/min
• Vitesse max modèle 500 x 300 : 1360 tr/min
• Vitesse max modèle 600 x 300 : 1590 tr/min
• Vitesse max modèle 600 x 350 : 1370 tr/min
• Vitesse max modèle 700 x 400 : 1670 tr/min
• Niveau de pression acoustique à 3 m modèle 500 x 250 : 43,0 dB(A)
• Niveau de pression acoustique à 3 m modèle 500 x 300 : 46,6 dB(A)
• Niveau de pression acoustique à 3 m modèle 600 x 300 : 48,1 dB(A)
• Niveau de pression acoustique à 3 m modèle 600 x 350 : 68,5 dB(A)
• Niveau de pression acoustique à 3 m modèle 700 x 400 : 46,5 dB(A)
• Poids modèle 500 x 250 : 18,0 kg
• Poids modèle 500 x 300 : 21,4 kg
• Poids modèle 600 x 300 : 34,8 kg
• Poids modèle 600 x 350 : 43,0 kg
• Poids modèle 700 x 400 : 49,5 kg
