Présentation

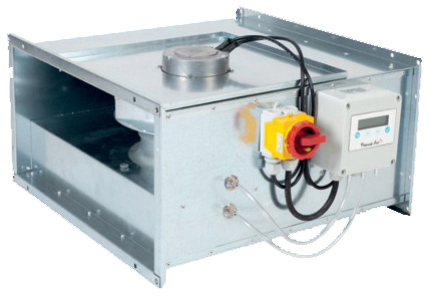

• Le caisson de ventilation France Air Kana REC ECM est conçu pour l'extraction et l'insufflation d'air propre dans les installations tertiaires
• Équipé d'un moteur à commutation électronique basse consommation, il assure une ventilation performante avec une consommation d'énergie réduite
• Ce modèle compact à raccordement rectangulaire s'intègre facilement dans les combles ou les faux-plafonds des bâtiments
• Sa conception permet un montage horizontal ou vertical pour offrir une grande flexibilité d'installation
• Le système de régulation Oxéo Fan2 en option facilite l'équilibrage des débits et le pilotage en débit constant ou pression constante
Applications
• Ventilation d'extraction et d'insufflation d'air propre dans les bâtiments tertiaires
• Installation dans les combles et faux-plafonds lorsque la hauteur disponible est réduite
• Raccordement sur réseaux de gaines rectangulaires pour la distribution d'air
• Ventilation des locaux intérieurs avec températures d'air de -20 °C à +50 °C
• Intégration dans des systèmes de ventilation à débit constant ou à débit variable
Avantages
• Moteur à technologie à commutation électronique offrant une très faible consommation électrique
• Hauteur réduite du caisson particulièrement adaptée aux projets de rénovation en espaces contraints
• Réduction sensible du niveau sonore grâce à la version isolée avec 50 mm d'isolant
• Réglage du débit de 0 à 100 % par potentiomètre intégré accessible sur le caisson
• Maintenance facilitée par une trappe de visite à démontage rapide donnant accès au moto-ventilateur
Conception
• Enveloppe en tôle d'acier galvanisé avec deux brides de raccordement rectangulaires
• Isolation intérieure de 50 mm sur les versions isolées pour l'atténuation acoustique et thermique
• Turbine centrifuge à réaction avec équilibrage dynamique montée en bout d'arbre moteur
• Moteur à rotor extérieur à haut rendement disponible en alimentation monophasée 230 V ou triphasée 400 V
• Boîtier de raccordement électrique IP55 monté à l'extérieur du caisson avec interrupteur cadenassable
Caractéristiques techniques
• Plage de débit : 0 à 10500 m3/h
• Température de l'air véhiculé : -20 à 50 °C
• Tension d'alimentation monophasée : 230 V
• Tension d'alimentation triphasée : 400 V
• Vitesse de rotation taille 600 : 2828 tr/min
• Vitesse de rotation taille 10000 : 1723 tr/min
• Puissance absorbée taille 600 : 110 W
• Puissance absorbée taille 3800 : 1010 W
• Puissance absorbée taille 4500 : 990 W
• Puissance absorbée taille 10000 : 860 W
• Intensité nominale taille 600 : 0,8 A
• Intensité nominale taille 4500 : 4,1 A
• Poids version standard taille 600 : 6,5 kg
• Poids version isolée taille 10000 : 79,5 kg
• Indice de protection moteur petites tailles : IP44
• Indice de protection moteur autres tailles : IP54
