Présentation
• Le ventilateur axial de gaine Ziehl-Abegg FN080-VDQ.7Q.A5P7 est conçu pour la ventilation et l'extraction d'air dans les réseaux de gaines et locaux techniques

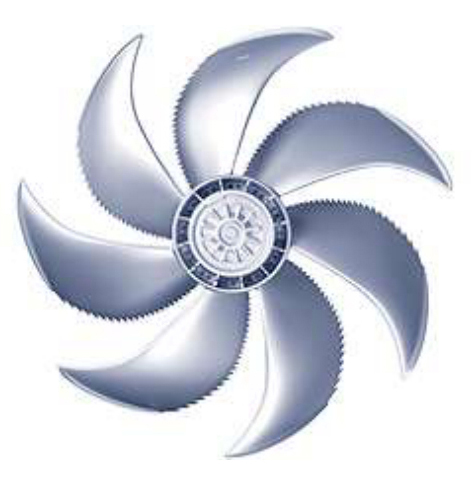

• Équipé d'une roue profilée en aluminium moulé de type FE2owlet, il offre un rendement aéraulique optimisé pour un fonctionnement économe en énergie
• Ce modèle bidirectionnel à deux vitesses intègre un moteur asynchrone triphasé classe thermique 155 pour une grande fiabilité en service continu
• Sa conception avec collerette d'entrée optimisée et anneau mural permet une installation aisée en gaine ou en paroi
• Le système est prévu pour fonctionner dans une plage de température ambiante allant de -40°C jusqu'à 70°C selon les conditions d'utilisation
Applications
• Ventilation d'extraction et de soufflage dans bâtiments tertiaires et industriels
• Renouvellement d'air dans locaux techniques, ateliers et entrepôts
• Installation en gaine pour désenfumage léger et extraction d'air chaud jusqu'à 70°C
• Refroidissement d'équipements et de locaux contenant des machines électriques
• Intégration dans des systèmes de traitement d'air et centrales de ventilation
Avantages
• Roue à pales en forme de faucille de type bionique assurant un très bon rendement aéraulique
• Pilotage possible sur toute la plage de vitesse grâce à la compatibilité avec les variateurs appropriés
• Classe de protection IP54 offrant une bonne protection contre la poussière et les projections d'eau
• Construction robuste en aluminium moulé et acier peint en RAL 9005 pour une longue durée de vie
• Plage de température de fonctionnement étendue jusqu'à 70°C permettant des utilisations exigeantes
Conception
• Roue en aluminium moulé profilée de type FE2owlet optimisée pour un diffuseur à collerette
• Moteur asynchrone triphasé deux vitesses 3~ 400 V 50 Hz couplage étoile-triangle
• Peinture standard en couleur RAL 9005 noir profond pour le ventilateur et la platine murale
• Protection du moteur par relais thermique à thermostat intégré pour éviter les surchauffes
• Conception conforme à la norme ISO 5801 pour les mesures aérauliques en buse pleine
Caractéristiques techniques
• Diamètre nominal : 800 mm
• Plage de diamètres de la gamme FE2owlet : 310-800 mm
• Tension d'alimentation : 400 V
• Fréquence d'alimentation : 50 Hz
• Puissance absorbée vitesse élevée P1 : 3.90 kW
• Puissance absorbée vitesse réduite P1 : 2.60 kW
• Intensité nominale vitesse élevée : 6.80 A
• Intensité nominale vitesse réduite : 4.20 A
• Vitesse de rotation vitesse élevée : 1310 tr/min
• Vitesse de rotation vitesse réduite : 1050 tr/min
• Température ambiante maximale : 70 °C
• Température minimale de service : -40 °C
• Rendement statique : 40.4 %
• Rendement actuel : 43.2 %
• Classe thermique moteur : 155
• Classe ErP : 2015
• Indice de protection : IP54
• Dimensions hors tout L x l x h : 970 x 970 x 341 mm
• Poids : 65.6 kg
• Densité de l'air de mesure : 1.17 kg/m3
