Présentation

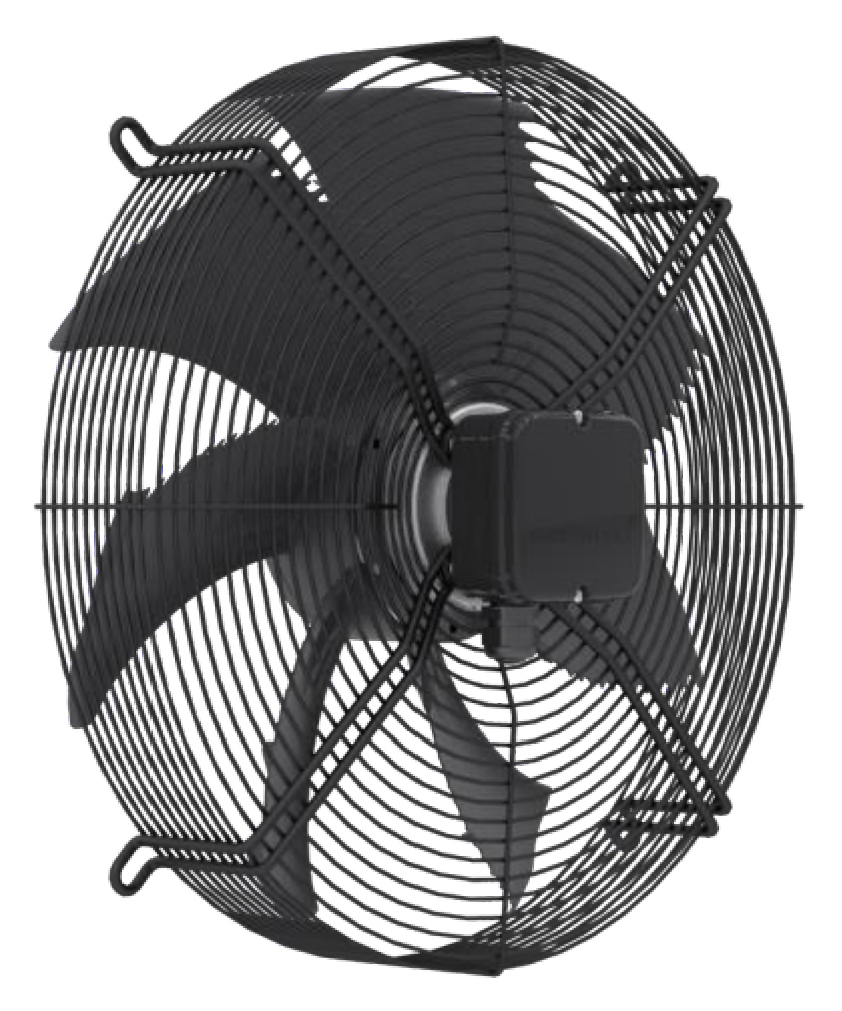

• Le ventilateur axial Ziehl-Abegg FN045-VDK.2F.V7P2 est conçu pour le transport d'air et de mélanges d'air non agressifs dans les systèmes de réfrigération, de climatisation et de ventilation
• Équipé d'une roue à pales en forme de faucille et d'une grille de protection annulaire, il garantit un débit d'air optimisé avec un haut niveau de sécurité
• Ce modèle fonctionne en alimentation triphasée et offre deux vitesses de rotation pour s'adapter aux besoins de débit et de pression
• Sa conception robuste avec moteur à rotor externe, roulements à billes lubrifiés à vie et protection IP54 assure une longue durée de vie en fonctionnement continu
• Le système répond aux exigences de la directive ErP 2015 et présente un rendement aéraulique élevé pour des installations économes en énergie
Applications
• Ventilation d'extraction et de soufflage dans les centrales de traitement d'air et centrales de climatisation
• Refroidissement d'équipements et de groupes frigorifiques dans les installations de réfrigération commerciale ou industrielle
• Renouvellement d'air dans les bâtiments tertiaires, locaux techniques et ateliers
• Intégration dans des unités de ventilation et de climatisation compactes en montage horizontal ou vertical
• Ventilation de gaines ou de caissons nécessitant un ventilateur axial compact avec grille de protection
Avantages
• Deux vitesses de rotation permettent d'ajuster précisément le débit d'air et la pression selon l'application
• Le rendement aéraulique élevé avec un débit sur point de rendement optimal de 3836 m3/h réduit la consommation énergétique
• Les roulements à billes avec lubrification à vie limitent les opérations de maintenance et prolongent la durée de service
• La large plage de températures de fonctionnement, jusqu'à 70°C en 50 Hz, autorise l'utilisation dans des environnements exigeants
• La grille de protection conforme aux exigences de sécurité et la protection IP54 assurent une utilisation sûre dans de nombreuses installations
Conception
• Roue axiale à 7 pales en matériau composite haute performance pour un fonctionnement silencieux et efficace
• Moteur à rotor externe triphasé avec classe thermique 155 et protection IP54 pour service continu S1
• Grille de protection annulaire et bouche courte assurant une bonne répartition des vitesses et la sécurité des personnes
• Boîte à bornes K05 montée sur le stator facilitant le raccordement électrique et le câblage sur site
• Traitement de surface par peinture et protection contre l'humidité avec trous d'évacuation de condensation stator et rotor ouverts
Caractéristiques techniques
• Numéro d'article : 152824
• Débit sur rendement optimal : 3836 m3/h
• Augmentation de pression sur rendement optimal : 91 Pa
• Puissance absorbée sur rendement optimal : 340 W
• Efficacité statique : 30.8 %
• Tension d'alimentation 50 Hz : 3 x 400 V
• Puissance nominale 50 Hz : 350 W
• Courant nominal 50 Hz : 0.64 A
• Vitesse de rotation 50 Hz grande vitesse : 1280 tr/min
• Vitesse de rotation 50 Hz petite vitesse : 970 tr/min
• Température ambiante maximale 50 Hz : 70°C
• Puissance nominale 60 Hz à 400 V : 490 W
• Puissance nominale 60 Hz à 460 V : 550 W
• Température ambiante maximale 60 Hz à 400 V : 65°C
• Température ambiante maximale 60 Hz à 460 V : 60°C
• Température minimale de fonctionnement : -40°C
• Nombre de pales : 7
• Poids : 6.60 kg
• Classe de protection : IP54
• Couleur des parties peintes : RAL 9005 noir intense
