Présentation

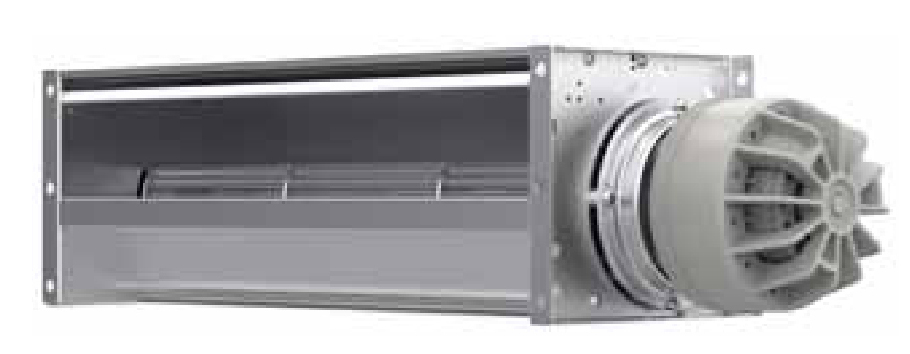

• Le ventilateur tangentiel Ziehl-Abegg QK10A-2EM.48.FK est conçu pour le refroidissement d'air de transformateurs secs et d'équipements similaires
• Il est équipé d'un moteur à courant alternatif monophasé 2 pôles optimisé pour un fonctionnement en continu à 50 Hz ou 60 Hz
• Ce modèle offre une plage de puissance d'entrée de 250 W à 720 W selon le point de fonctionnement et la fréquence
• Sa conception compacte avec roue en aluminium et carter profilé en aluminium permet une intégration aisée dans les installations de refroidissement
• Le système est prévu pour fonctionner dans une plage de température ambiante de -20 °C à 70 °C avec un degré de protection IP10
Applications
• Refroidissement d'air de transformateurs secs dans les postes électriques et installations industrielles
• Ventilation de composants électriques et électroniques nécessitant un flux d'air linéaire régulier
• Refroidissement d'armoires et d'enceintes techniques avec contraintes d'encombrement réduit
Avantages
• Fonctionnement possible sur réseaux 230 V à 50 Hz ou 60 Hz pour une grande flexibilité d'installation
• Large plage de vitesses de rotation de 2630 min-1 à 3370 min-1 pour adapter le débit d'air aux besoins de refroidissement
• Roue en aluminium et carter métallique assurant une bonne robustesse mécanique et une longue durée de vie
Conception
• Moteur à courant alternatif monophasé 2 pôles avec condensateur de service de 10,0 uF déjà câblé
• Roue tangente en aluminium associée à un carter profilé en aluminium et des flasques latérales en acier galvanisé
• Aubes directrices en acier non revêtu optimisées pour un fonctionnement avec ou sans déflecteur à 180°
Caractéristiques techniques
• Tension nominale : 230 V
• Fréquence de fonctionnement : 50 Hz
• Fréquence alternative : 60 Hz
• Puissance d'entrée à 50 Hz point 1 : 250 W
• Puissance d'entrée à 50 Hz point 2 : 320 W
• Puissance d'entrée à 50 Hz point 3 : 500 W
• Puissance d'entrée à 60 Hz max : 720 W
• Courant nominal à 50 Hz point 1 : 1,20 A
• Courant nominal à 50 Hz point 3 : 2,20 A
• Courant nominal à 60 Hz max : 3,10 A
• Vitesse de rotation à 50 Hz point 1 : 2890 min-1
• Vitesse de rotation à 50 Hz point 3 : 2630 min-1
• Vitesse de rotation à 60 Hz max : 2800 min-1
• Température ambiante minimale : -20 °C
• Température ambiante maximale : 70 °C
• Pression minimale de fonctionnement : 60 Pa
• Classe thermique moteur : 155
• Rendement ErP partiel : 20,8 %
• Niveau de puissance acoustique côté aspiration max : 86 dB(A)
• Poids : 9,50 kg
• Indice de protection : IP10
• Capacité du condensateur de service : 10,0 uF
