Présentation

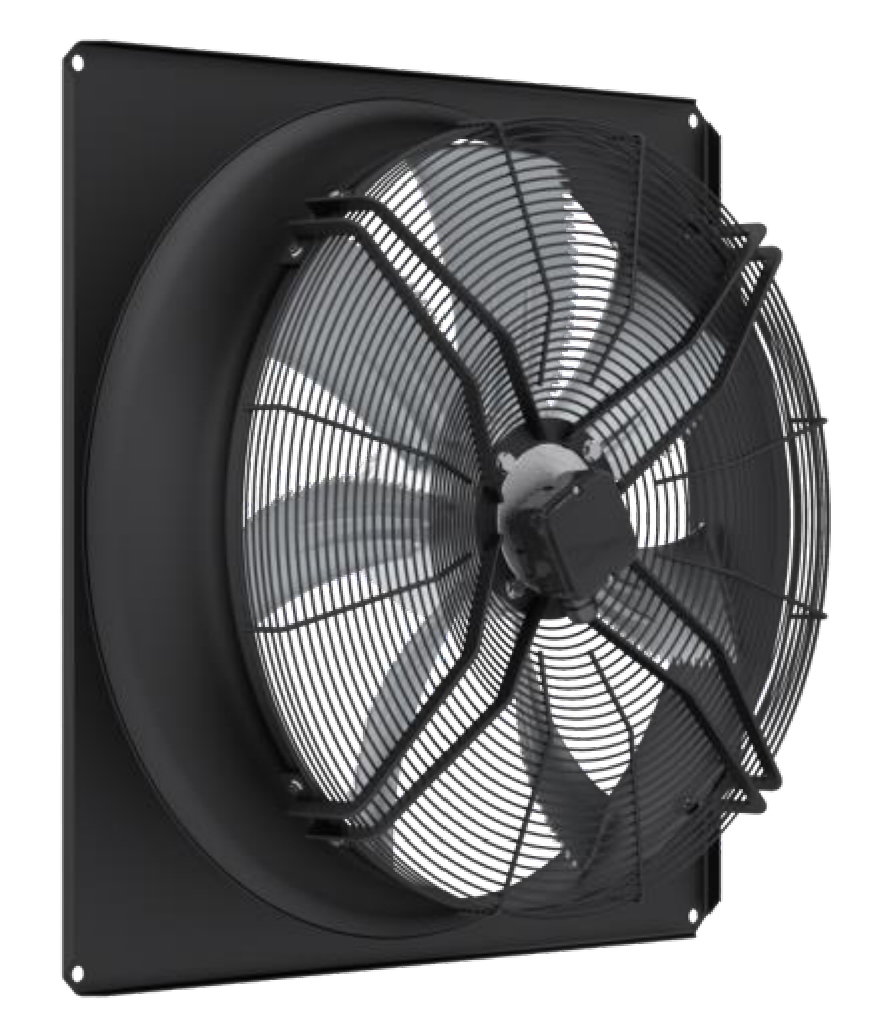

• Le ventilateur axial de gaine Ziehl-Abegg FN071-SDQ.6F.V7P1 est conçu pour la ventilation d'air dans les réseaux de gaines et les installations tertiaires ou industrielles
• Équipé d'un moteur asynchrone triphasé deux vitesses avec boîtier de raccordement, il permet une adaptation précise du débit d'air aux besoins de l'installation
• Ce modèle offre un débit d'air optimisé de 9388 m3/h à son point de rendement optimal, avec une augmentation de pression de 123 Pa
• Sa conception avec turbine en aluminium et grille annulaire de protection garantit une robustesse élevée et une sécurité accrue lors de l'exploitation
• Le système est protégé par un indice de protection IP54 et une classe thermique 155, permettant un fonctionnement fiable dans des environnements exigeants
Applications
• Ventilation d'extraction et de soufflage d'air dans les bâtiments tertiaires et industriels
• Renouvellement d'air dans les locaux techniques, entrepôts et ateliers
• Intégration dans les réseaux de gaines pour systèmes de traitement d'air ou de désenfumage non certifié
• Ventilation d'équipements et de locaux soumis à des climats chauds ou humides
• Applications générales de mouvement d'air nécessitant un ventilateur axial compact
Avantages
• Rendement énergétique optimisé avec une efficacité statique de 39,1 % et une classe ErP A
• Double vitesse de rotation 900/690 tr/min permettant d'adapter le débit d'air et le niveau sonore
• Matériaux de qualité avec pales de turbine en aluminium et éléments de fixation en acier inoxydable pour une grande longévité
• Protection renforcée grâce à l'indice de protection IP54, à la classe thermique 155 et au contact thermique intégré dans le moteur
• Traitement de surface par peinture poudre classe de résistance 2 offrant une bonne tenue à l'humidité et aux atmosphères agressives
Conception
• Moteur asynchrone triphasé 3 x 400 V en couplage étoile triangle pour deux vitesses de fonctionnement
• Boîtier de raccordement K62 avec schéma de câblage pour commutation étoile triangle et contact thermique
• Turbine axiale FE2owlet en aluminium avec pales non peintes pour une géométrie aéraulique performante
• Buse d'aspiration type cloche avec revêtement poudre RAL 9005 assurant une entrée d'air optimisée
• Suspension moteur et grille annulaire de protection peintes en noir RAL 9005 pour une intégration esthétique et une protection mécanique
Caractéristiques techniques
• Numéro d'article : 141778
• Type : FN071-SDQ.6F.V7P1
• Alimentation électrique : 3 x 400 V 50 Hz
• Puissance nominale moteur : 0.94 kW
• Puissance nominale réduite : 0.62 kW
• Courant nominal : 1.7 A
• Courant nominal réduit : 1.05 A
• Vitesse de rotation : 900 tr/min
• Vitesse de rotation réduite : 690 tr/min
• Débit d'air sur rendement optimal : 9388 m3/h
• Augmentation de pression sur rendement optimal : 123 Pa
• Puissance absorbée sur rendement optimal : 860 W
• Efficacité statique H(statA) : 39.1 %
• Indice de rendement ErP N(actuel) : 45.8
• Indice de protection : IP54
• Classe thermique moteur : 155
• Température ambiante de référence : 20 °C
• Dimensions hors tout (largeur x hauteur x longueur) : 850 x 850 x 261 mm
• Masse : 34.3 kg
• Densité de l'air de calcul : 1.18 kg/m3
