Présentation

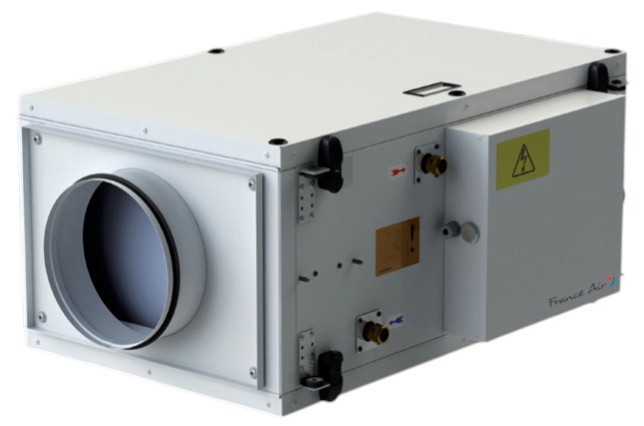

• Le caisson d'insufflation France Air TEMPERYS ECM est conçu pour la ventilation, la filtration et le préchauffage de l'air neuf dans les locaux tertiaires
• Équipé d'un moteur à commutation électronique et de ventilateurs centrifuges ou de type Plug Fan selon les tailles, il assure un débit d'air modulable de 50 à 10 000 m3/h
• Ce modèle intègre de série une batterie de chauffage autorégulée et un filtre ISO grossier 65 % avec des options de filtration plus fines pour répondre aux exigences de qualité d'air intérieur
• Sa conception double peau isolée par laine de roche limite les pertes thermiques et acoustiques tout en permettant une installation au sol ou en faux plafond
• Le système est complété par une régulation avancée OXEO TOUCH avec écran tactile et communication pour la gestion technique du bâtiment
Applications
• Ventilation, filtration et préchauffage de l'air neuf dans les bâtiments tertiaires
• Traitement de l'air pour cuisines professionnelles avec contrôle du débit et de la température de soufflage
• Installations intérieures en faux plafond ou au sol nécessitant un caisson compact de 320 à 470 mm de hauteur
• Systèmes de traitement d'air avec batteries eau chaude, électriques, change-over ou détente directe
• Installations connectées à une gestion technique du bâtiment pour le pilotage centralisé des débits et des températures
Avantages
• Confort thermique optimisé grâce à la régulation intégrée de la puissance de chauffage
• Installation simplifiée avec ventilateur, batterie et filtre montés et câblés de série
• Faible encombrement permettant une intégration aisée en faux plafond à partir de 320 mm de hauteur
• Moteur à commutation électronique à haut rendement réduisant la consommation électrique
• Régulation OXEO TOUCH avec écran tactile couleur, programmation horaire et communication Modbus ou BACnet
Conception
• Enveloppe en panneaux d'acier double peau couleur blanc RAL 9016 avec isolation en laine de roche de 30 mm, densité 90 kg/m3
• Piquages d'aspiration et de refoulement circulaires munis de joints à lèvre en caoutchouc montés de série
• Motorisation par moteur à commutation électronique à rotor extérieur en monophasé 230 V pour les tailles 500 à 2 000 et en triphasé 400 V pour les tailles 3 000 à 8 000
• Indice de protection de l'unité complète IP20 avec trappe de visite montée sur charnières pour l'accès maintenance
• Régulation intégrée avec écran tactile, sondes, transducteurs de pression et communication GTB pour un fonctionnement Plug and Play
Caractéristiques techniques
• Plage de débit d'air : 50 à 10 000 m3/h
• Puissance totale version sans batterie taille 500 : 0,17 kW
• Puissance totale version sans batterie taille 8 000 : 4,7 kW
• Intensité totale version sans batterie taille 500 : 1 A
• Intensité totale version sans batterie taille 8 000 : 7 A
• Puissance batterie électrique taille 500 : 3,3 kW ou 6,6 kW
• Puissance batterie électrique taille 3 000 : 27 kW
• Température maximum du fluide véhiculé air : 40 °C
• Température maximum de l'eau chaude dans la batterie : 100 °C
• Puissance batterie eau chaude taille 8 000 à 80/60 °C et -10 °C extérieur : 91,1 kW
• Puissance batterie eau chaude taille 500 à 45/35 °C et 0 °C extérieur : 3,63 kW
• Puissance batterie détente directe taille 5 000 à 30 °C extérieur : 32,7 kW
• Volume interne batterie eau chaude taille 8 000 : 5,47 dm3
• Volume interne batterie change-over taille 5 000 : 5,8 dm3
• Hauteur d'installation en faux plafond : 320 à 470 mm
