Présentation
• Le mur diffusant France Air VAZ TIR est conçu pour la diffusion par déplacement d'air dans les stands de tir fermés
• Il assure un balayage unidirectionnel de l'air neuf sur toute la largeur du pas de tir afin d'évacuer les polluants vers le fond du stand
• Ce modèle permet de maintenir une vitesse d'air maîtrisée pour concilier efficacité de dépollution et confort des tireurs

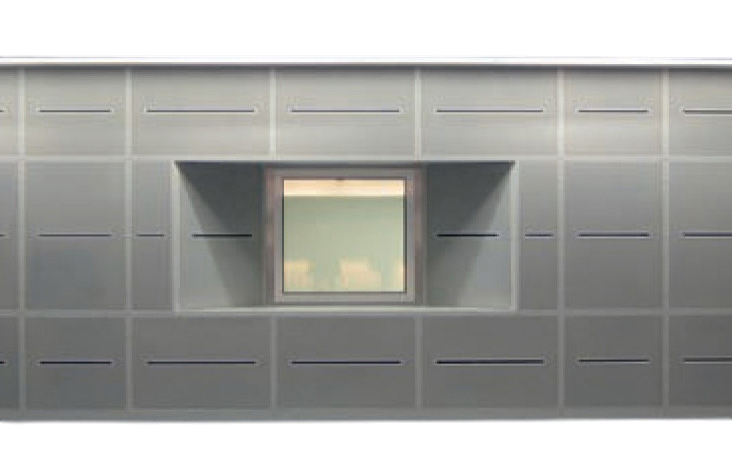

• Sa conception sur mesure autorise l'intégration de portes et de vitrages d'observation tout en limitant les zones mortes
• Le système est livré en kit avec pièces numérotées pour un montage facilité sur le site d'installation
Applications
• Ventilation par déplacement d'air dans les stands de tir fermés civils ou militaires
• Extraction des gaz et particules de plomb, baryum, cuivre et antimoine dans les zones de tir
• Assainissement de l'air au niveau du pas de tir pour préserver la santé des tireurs
• Confort aéraulique dans les installations de tir indoor avec forte concentration de polluants
• Modernisation des stands de tir existants nécessitant un système de diffusion d'air homogène
Avantages
• Balayage unidirectionnel sans turbulence pour évacuer rapidement les polluants hors de la zone critique
• Répartition d'air homogène sur toute la surface du mur diffusant afin d'éviter les zones mortes
• Possibilité de commande de variation de vitesse accessible depuis la salle pour adapter le soufflage
• Confort amélioré des tireurs grâce à un air sain, sans courant d'air gênant et avec un bon confort acoustique
• Réalisation sur mesure permettant une parfaite adaptation à l'architecture du stand de tir
Conception
• Structure en profilés d'acier supportant des panneaux de tôles perforées en face avant
• Épaisseur des panneaux de tôle perforée de 1,0 mm pour la surface diffusante
• Finition peinture époxy avec teinte RAL à préciser lors de la commande
• Fentes diffusantes ajustables sur les panneaux perforés pour stabiliser le flux d'air soufflé
• Piquages d'entrée d'air réalisés et positionnés sur mesure selon les contraintes architecturales
Caractéristiques techniques
• Vitesse d'air moyenne en sortie du mur : de 0,25 à 0,4 m/s
• Perte de charge à 0,4 m/s : de 25 à 30 Pa
• Différentiel de température de soufflage : ± 3 °C max
• Vitesse d'air maximale à l'entrée de piquage : 3 m/s
• Profondeur standard du mur diffusant : 750 mm
• Largeur maximale indicative du mur diffusant : 20000 mm
• Hauteur maximale indicative du mur diffusant : 5000 mm
• Température de fonctionnement de l'air soufflé : 10 à 40 °C
• Nombre de fentes diffusantes par panneau : 2 unités
• Épaisseur des panneaux perforés : 1,0 mm
• Pression disponible recommandée à l'alimentation : 50 Pa
• Niveau de pollution traité : jusqu'à 100 % de la zone critique
• Durée de vie estimée de la structure acier : 15 ans
• Conductivité thermique approximative de l'acier : 50 W/m·K
• Débit d'air insufflé à définir : 0 à 50000 m3/h
