Présentation

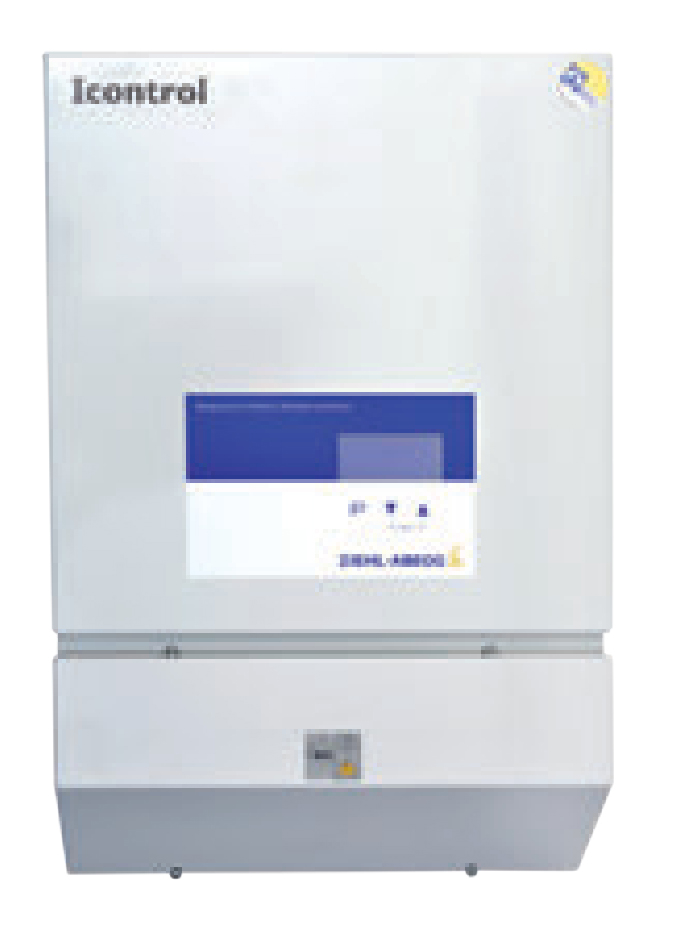

• Le variateur de fréquence Ziehl-Abegg 3 Icontrol FXDM32A/FXDM32AE est conçu pour la régulation de vitesse à la demande et à économie d'énergie des moteurs à rotor interne triphasés selon la norme IEC
• Il permet le pilotage précis de ventilateurs à débit d'air constant ou à pression différentielle contrôlée pour les applications de ventilation et de climatisation
• Équipé d'un afficheur multifonction à texte clair, il offre une mise en service simplifiée grâce à des modes de fonctionnement préconfigurés
• Ce modèle gère de nombreux capteurs analogiques et numériques pour l'acquisition de pression, de débit d'air, de vitesse d'air ou de température
• Le système peut également être intégré dans un réseau de communication grâce à une interface RS485 avec protocole MODBUS RTU
Applications
• Régulation de la vitesse des ventilateurs dans les installations de climatisation centralisée
• Commande de ventilateurs de ventilation dans les bâtiments tertiaires et industriels
• Pilotage de compresseurs et groupes frigorifiques par capteurs de pression
• Régulation de débit d'air dans les centrales de traitement d'air
• Gestion de ventilateurs en caisson ou en gaine avec contrôle de pression différentielle
Avantages
• Affichage multifonction avec texte clair permettant une lecture et un paramétrage rapides
• Mise en service facilitée grâce à des modes de fonctionnement typiques pour la climatisation, la réfrigération et la ventilation
• Nombreuses entrées et sorties analogiques et numériques programmables pour une grande flexibilité d'utilisation
• Fonction de protection moteur intégrée avec raccordement de thermistances PTC ou de contacts thermiques
• Possibilité d'intégration dans un système de supervision grâce à la communication RS485 MODBUS RTU
Conception
• Alimentation triphasée 3-208 à 480 V 50/60 Hz pour une utilisation internationale
• Boîtier disponible en indice de protection IP54 ou IP20 selon la version choisie
• Deux entrées analogiques configurables pour signaux 0-10 V, 0-20 mA ou 4-20 mA
• Deux entrées numériques et deux sorties relais programmables pour fonctions de commande et d'alarme
• Mémoire d'événements intégrée permettant la consultation des événements et des temps de fonctionnement
Caractéristiques techniques
• Tension nominale d'alimentation : 400 V
• Courant nominal : 32 A
• Puissance nominale moteur : 15 kW
• Fréquence d'alimentation : 50 Hz
• Plage de fréquence d'alimentation : 50-60 Hz
• Température nominale de fonctionnement : 122 °C
• Température ambiante maximale : 131 °C
• Indice de protection version FXDM32A : IP54
• Indice de protection version FXDM32AE : IP20
• Fusible de ligne maximum : 35 A
• Dissipation thermique maximale : 750 W
• Poids version FXDM32A : 51.8 lb
• Poids version FXDM32AE : 62.0 lb
• Dimensions FXDM32A (largeur x hauteur x profondeur) : 15.20 x 20.67 x 11.14 inch
• Dimensions FXDM32AE (largeur x hauteur x profondeur) : 13.50 x 23.62 x 11.02 inch
